3D Bestandsaufnahme

Photogrammetrie, auch Fotogrammetrie oder Bildmessung bezeichnet den Vorgang, aus verschiedenen Blickwinkeln aufgenommene Fotos eines Bereichs in ihrer räumlichen Lage zueinander wiederherzustellen, in der sie sich zum Zeitpunkt der Aufnahme befanden.

So ist es möglich, den aufgenommenen Bereich in seiner räumlichen Lage und dreidimensionalen Form zu bestimmen. Dabei gilt, je mehr Bilder aus verschiedenen Blickwinkeln aufgenommen werden, desto genauer wird das photogrammetrisch berechnete Modell.

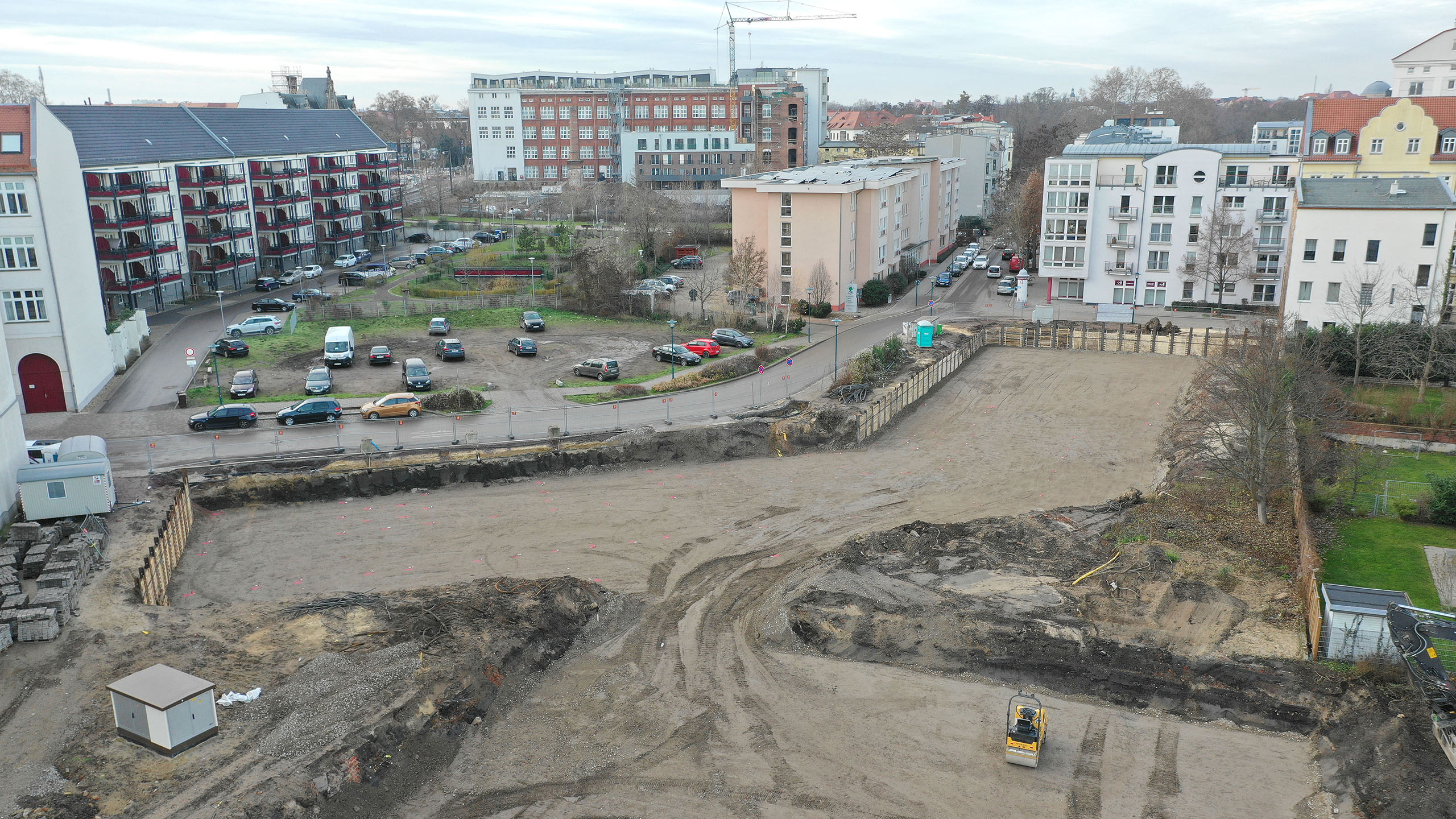

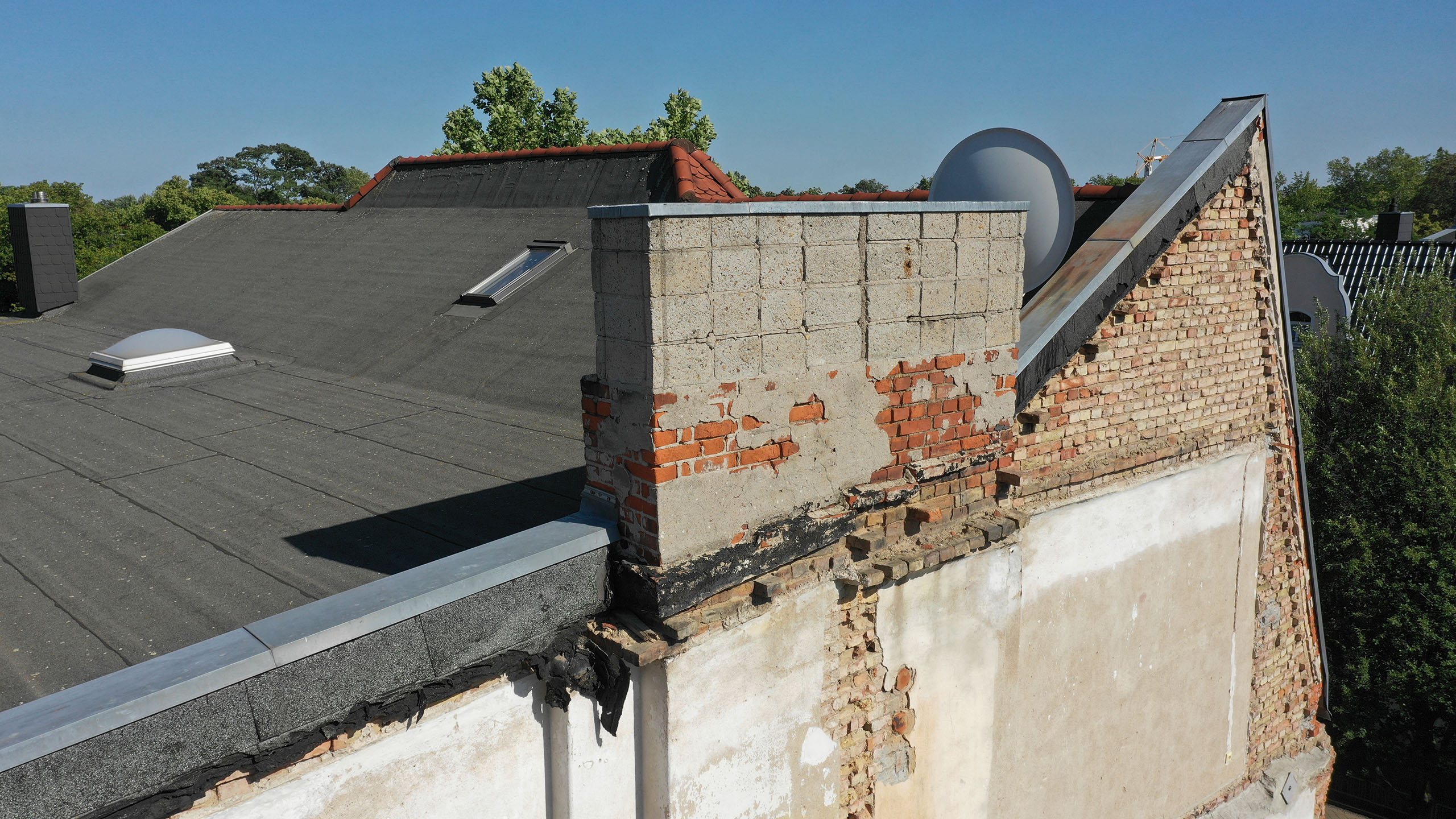

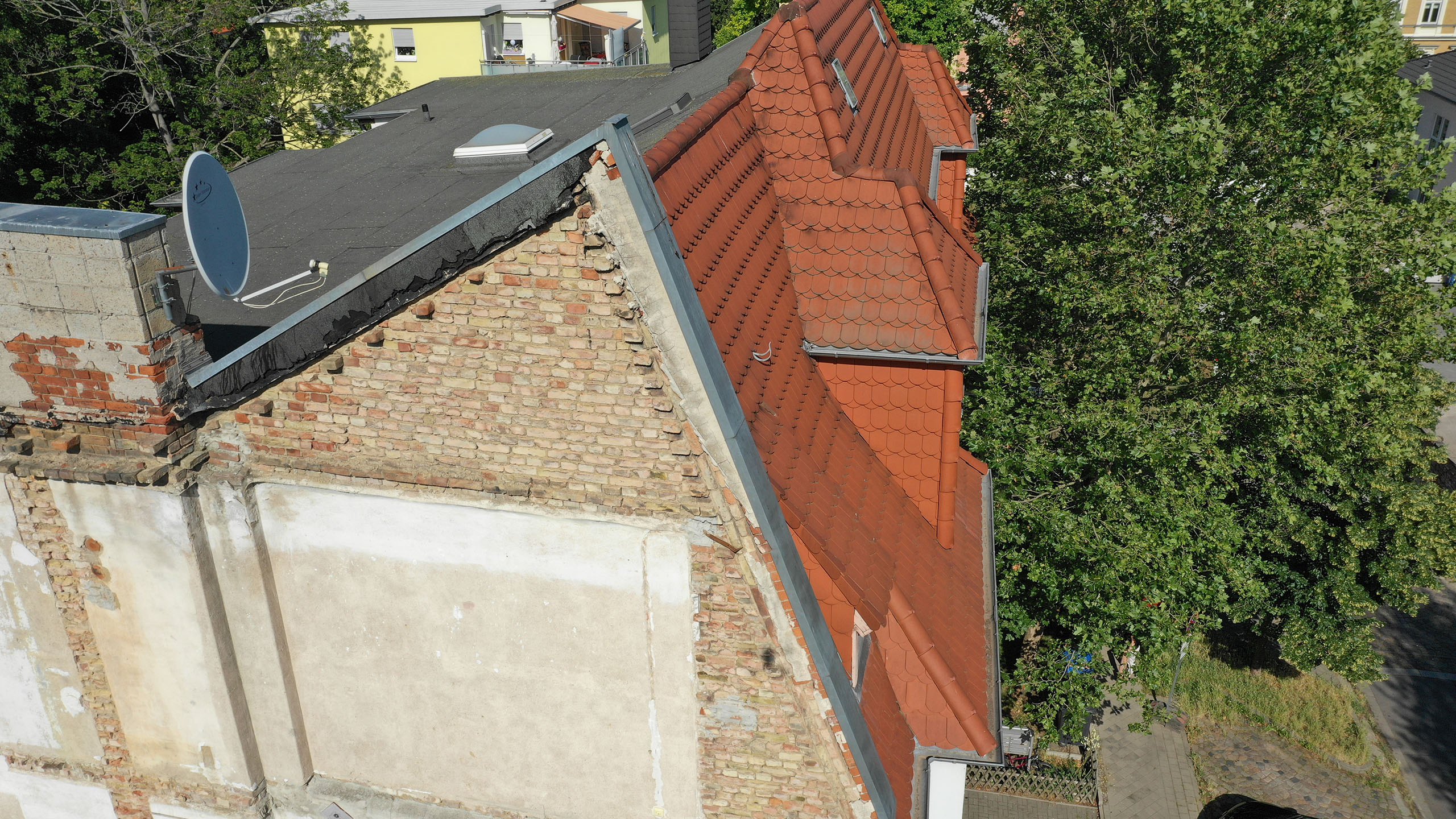

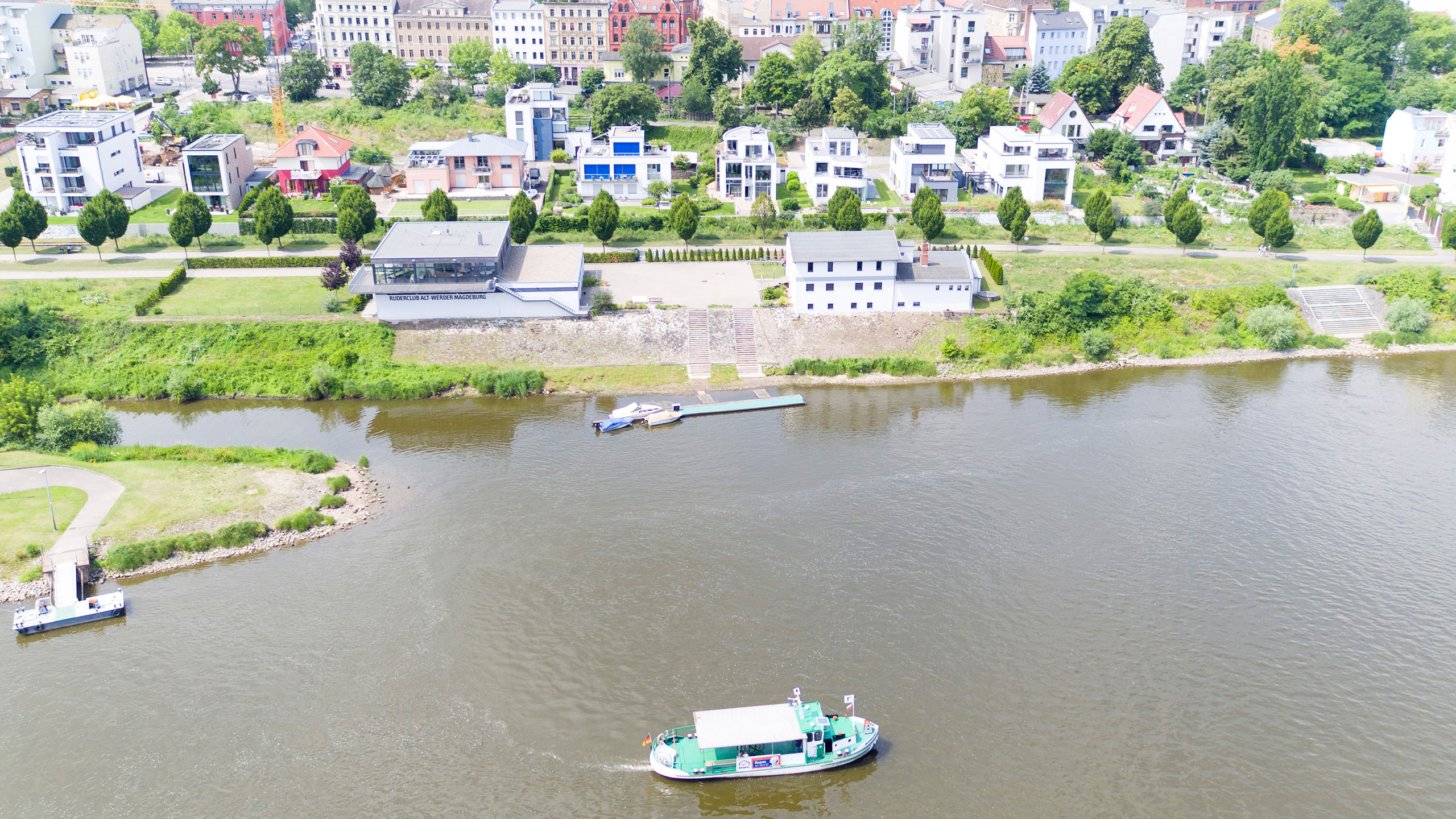

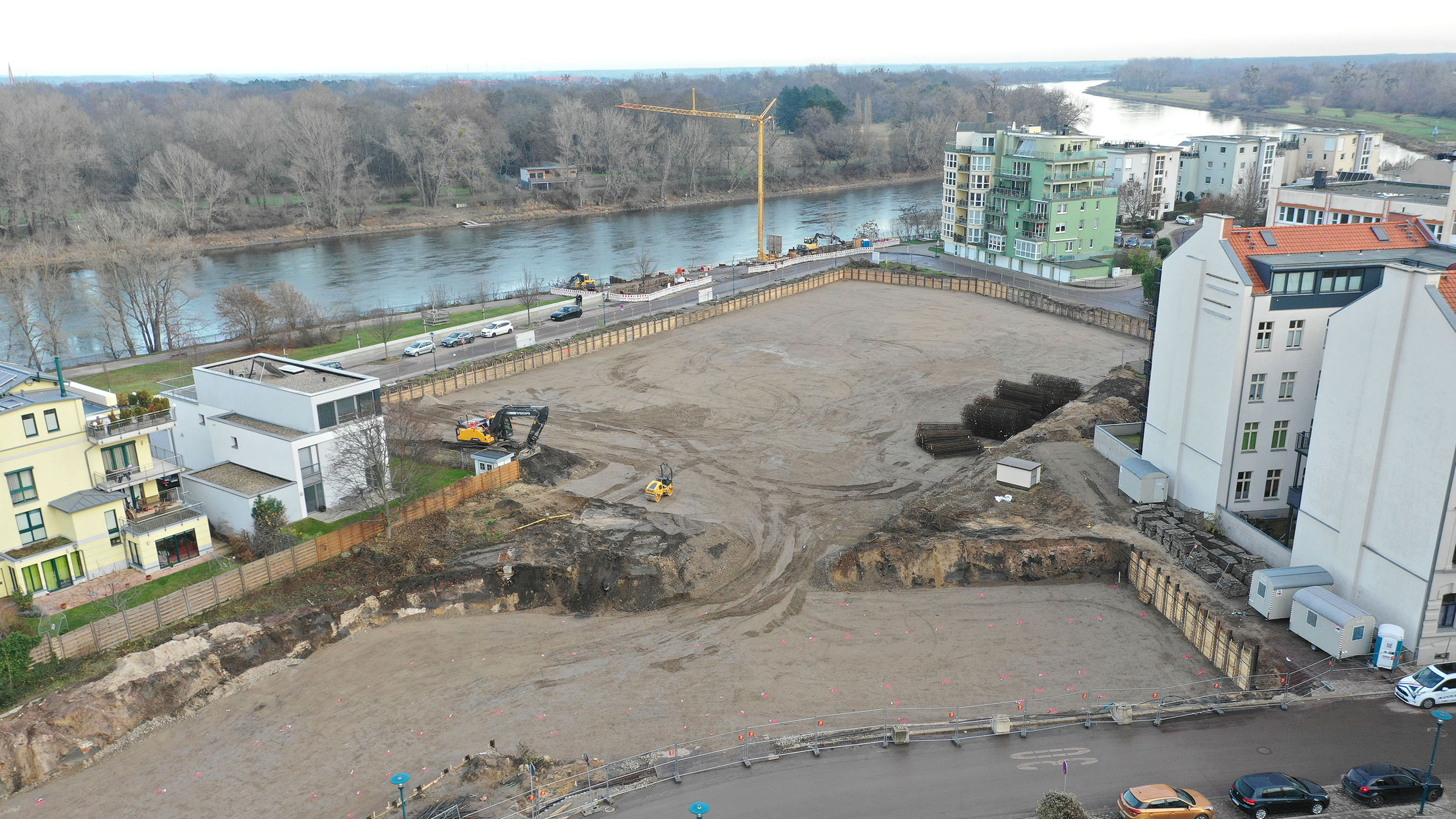

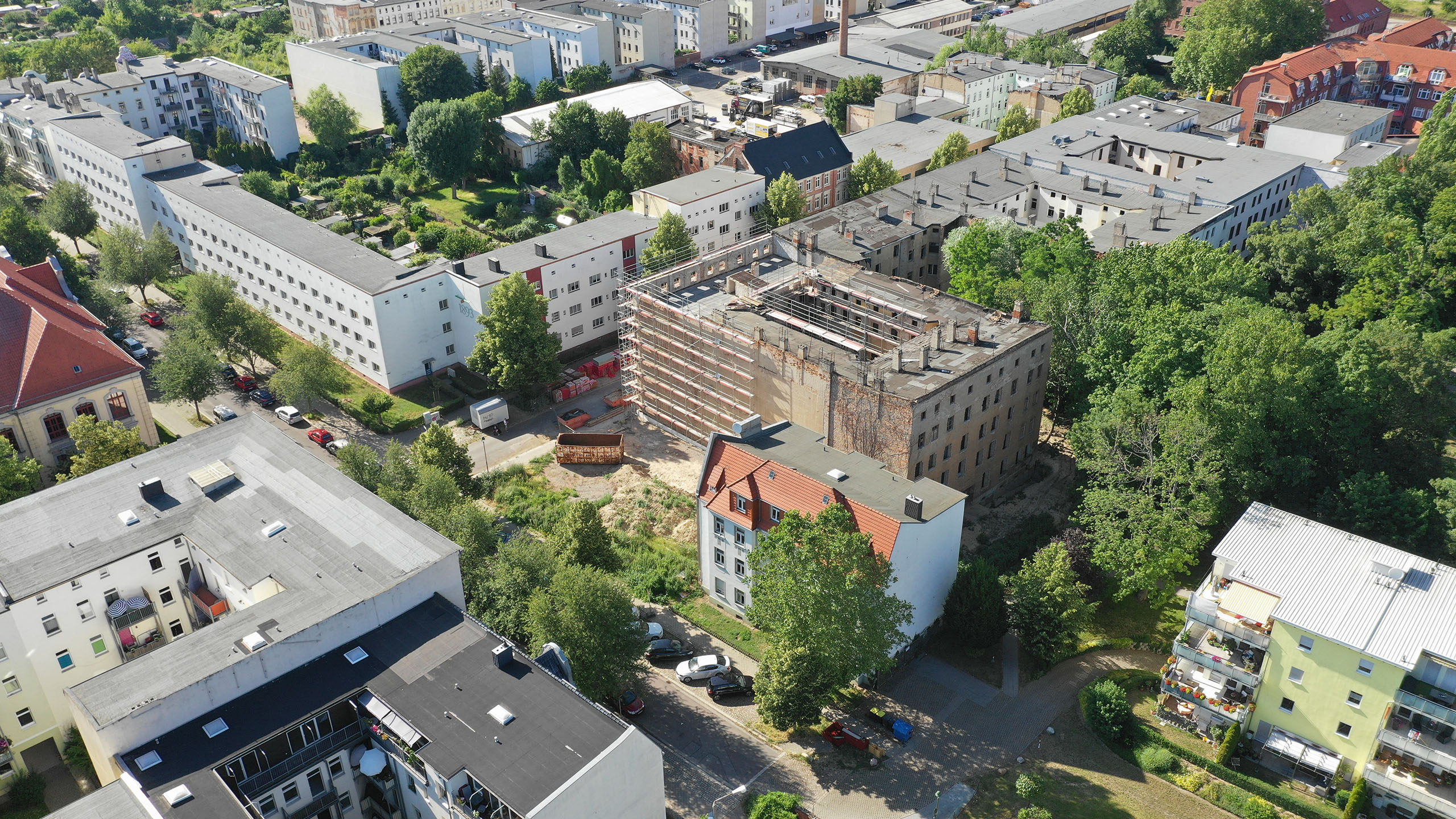

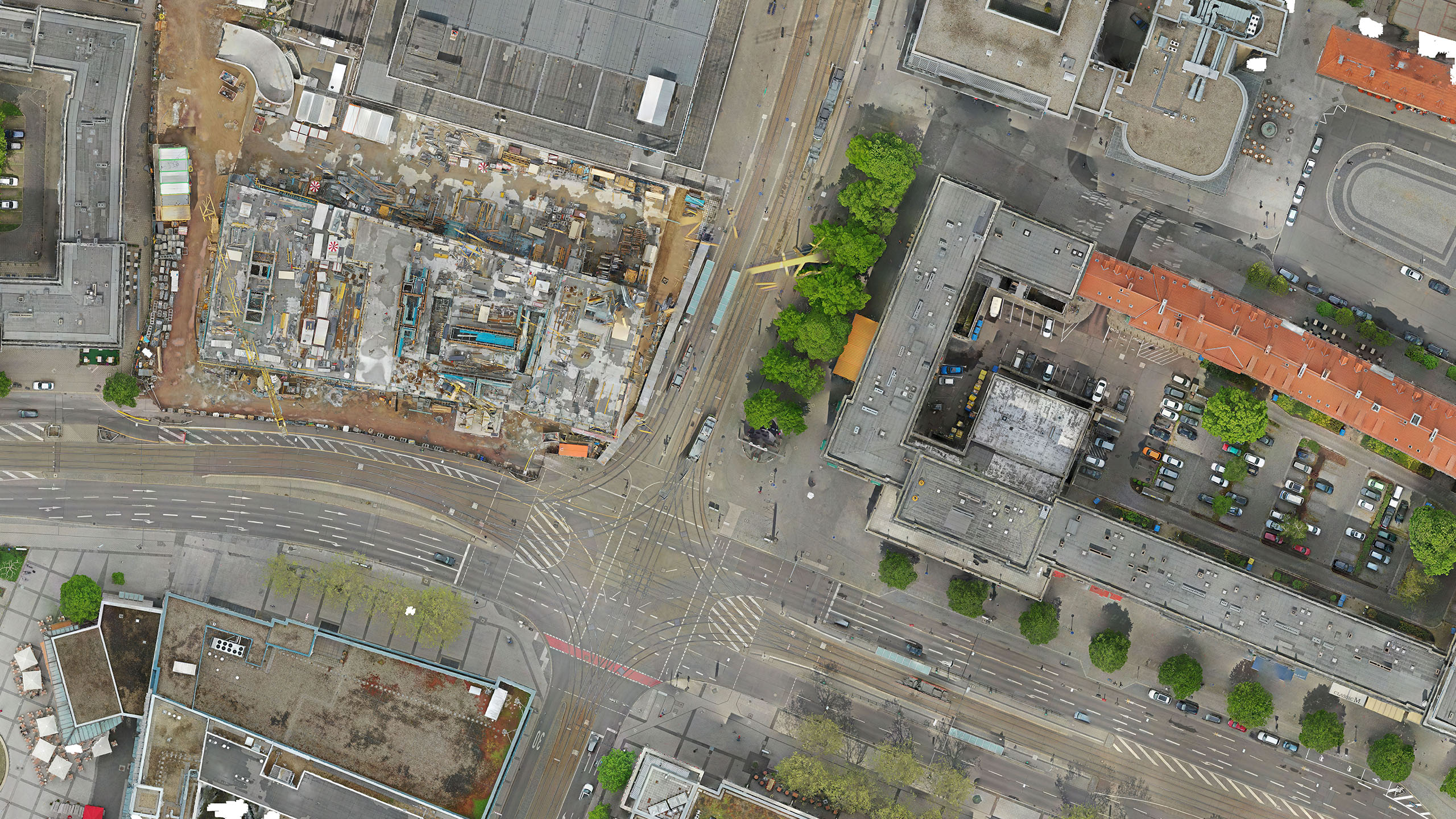

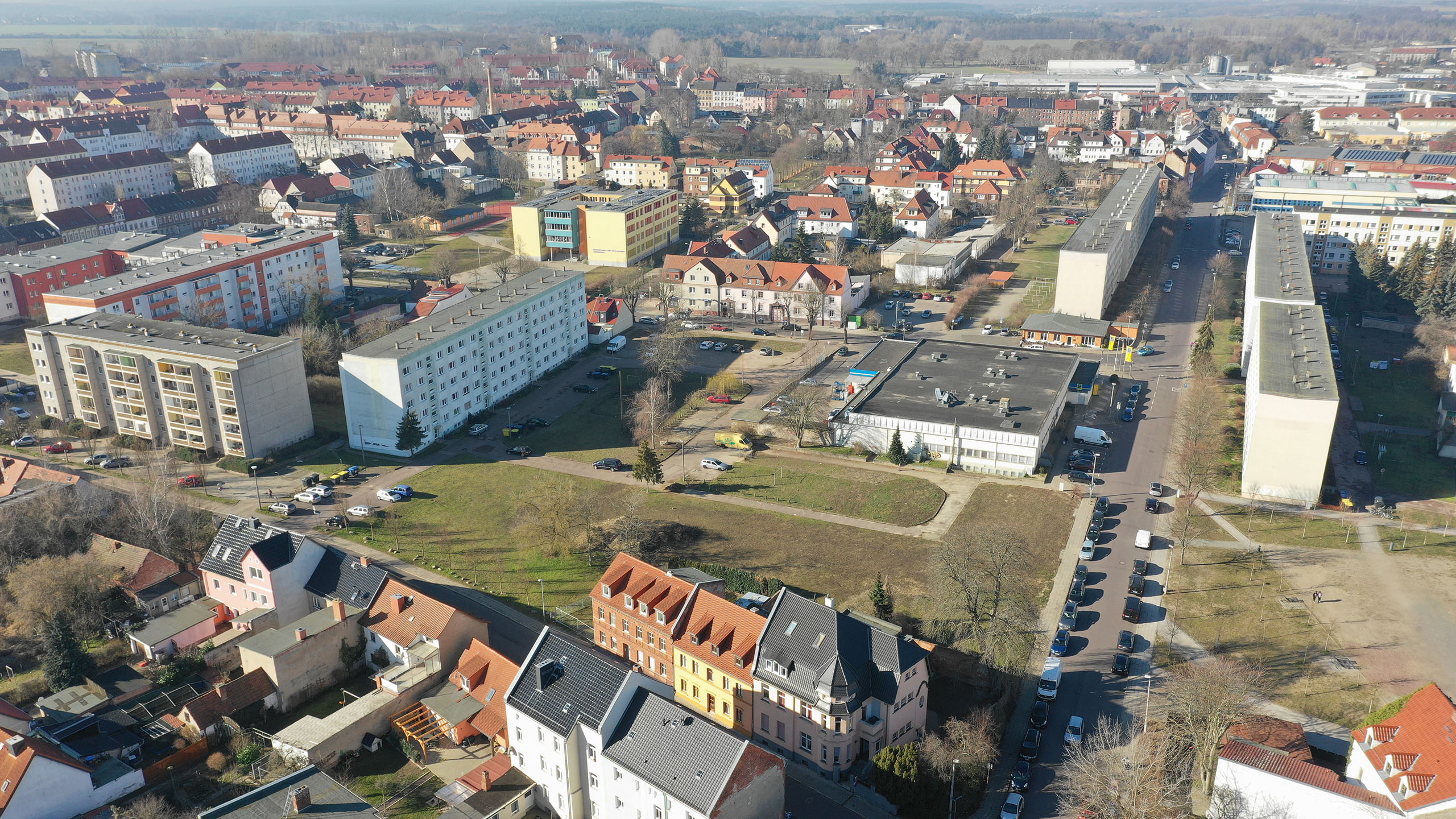

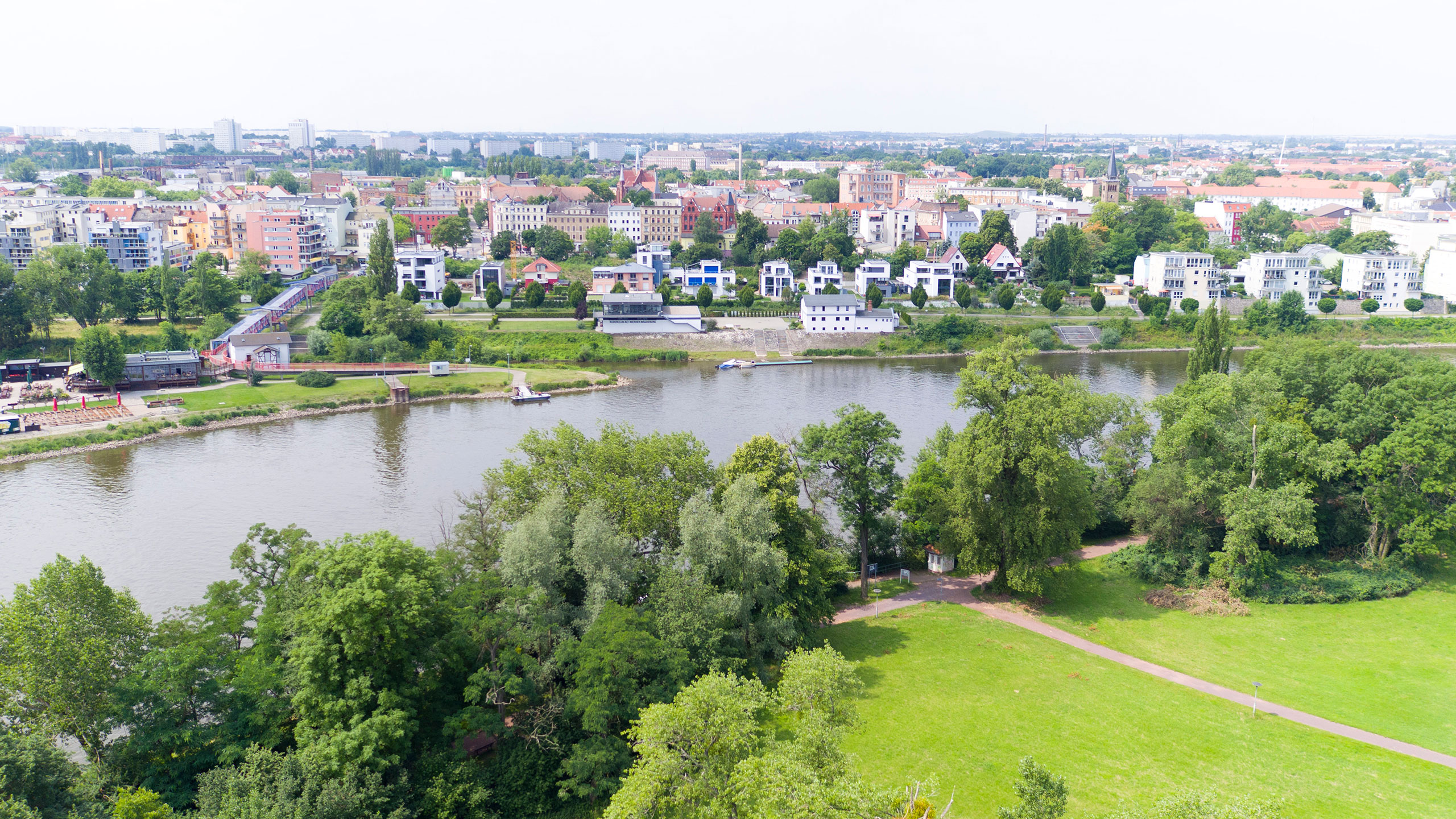

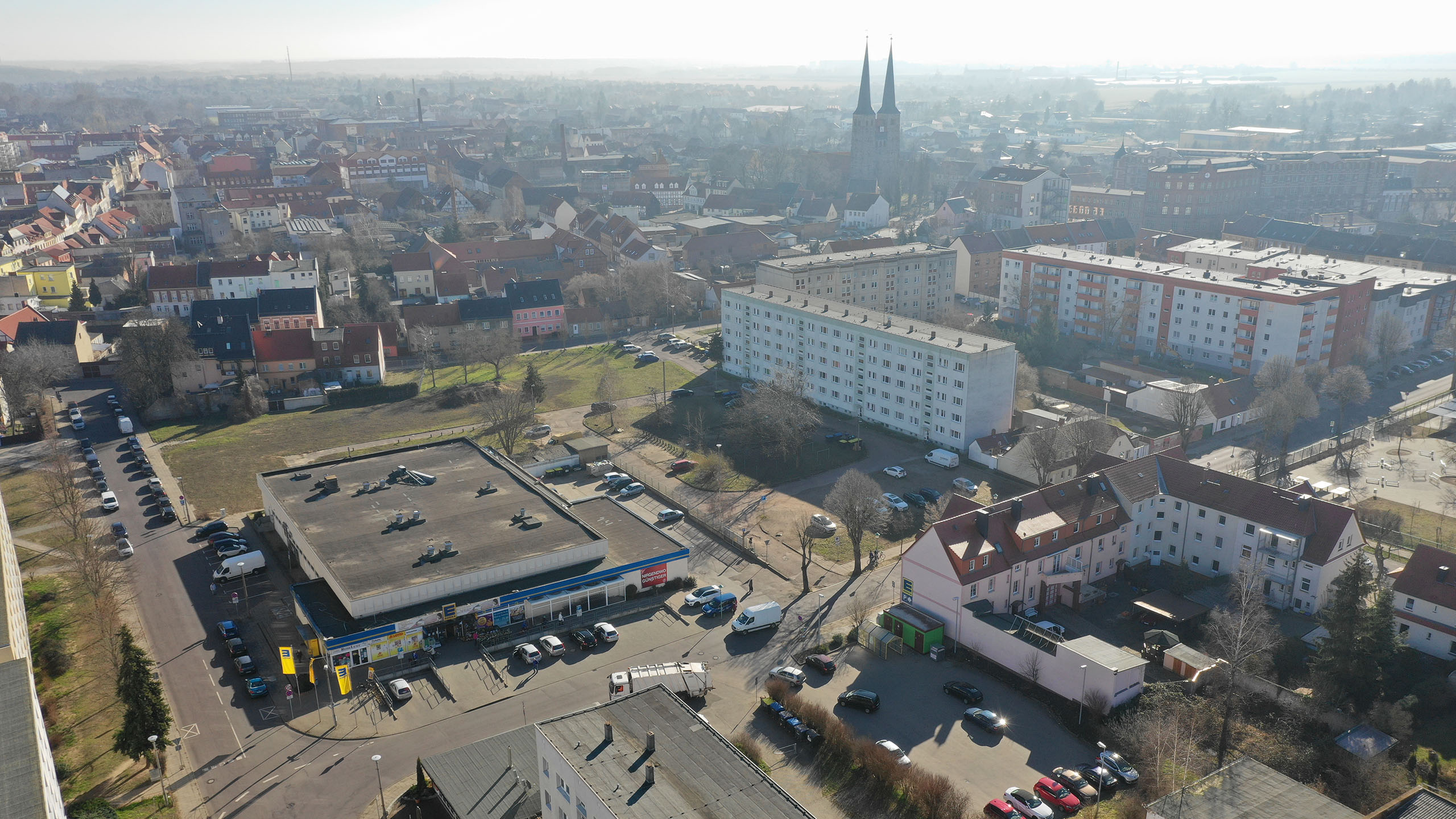

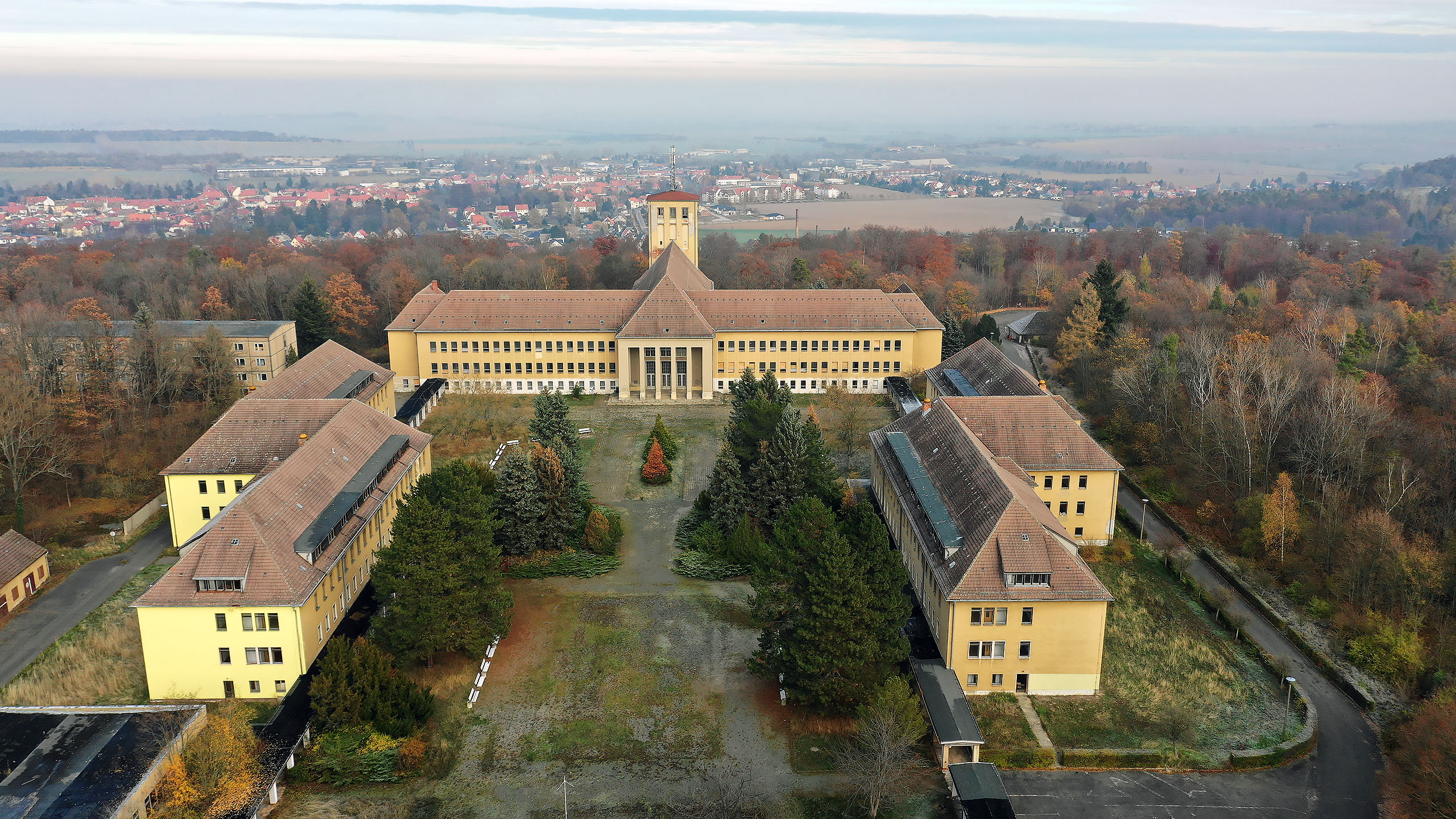

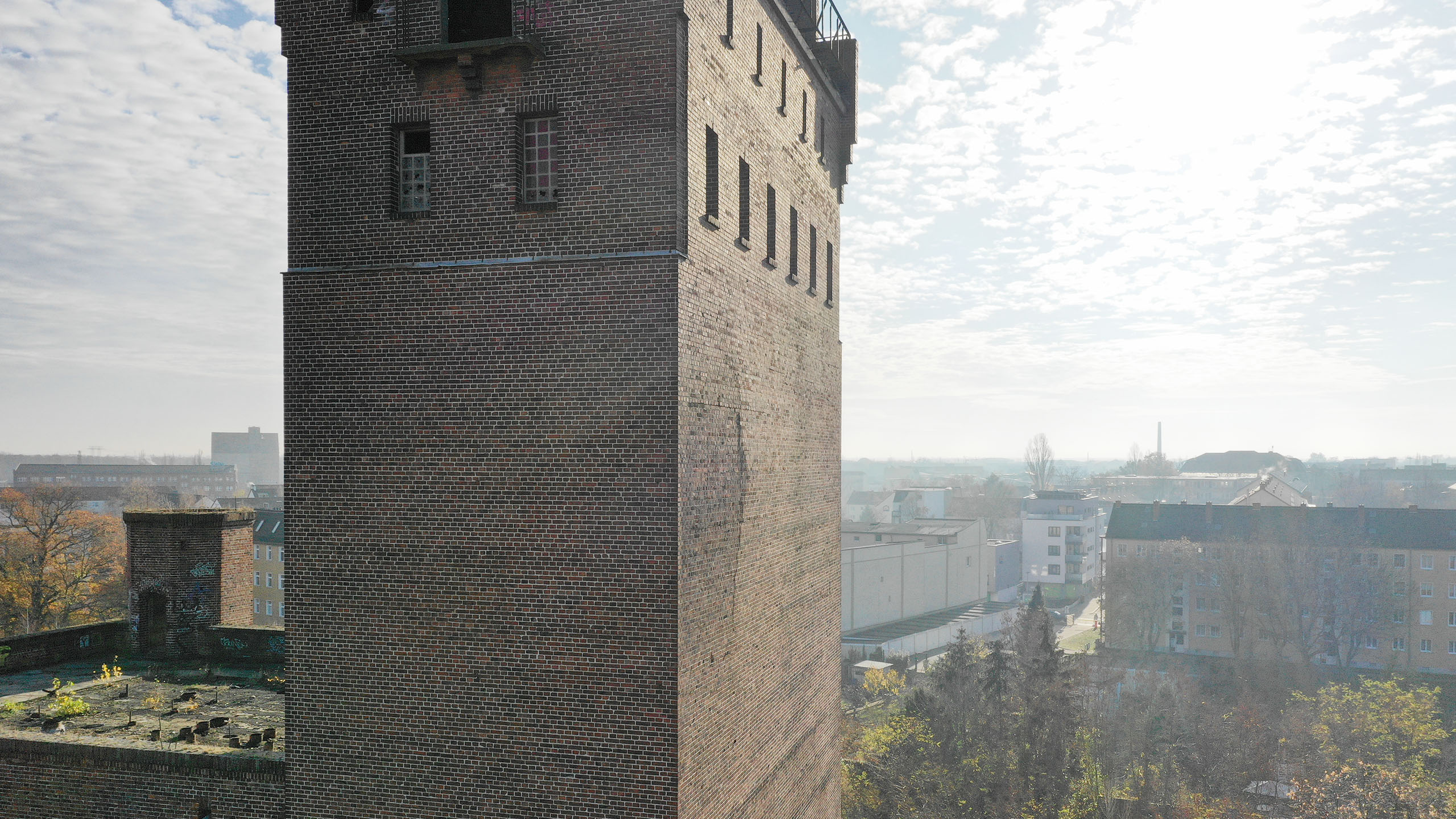

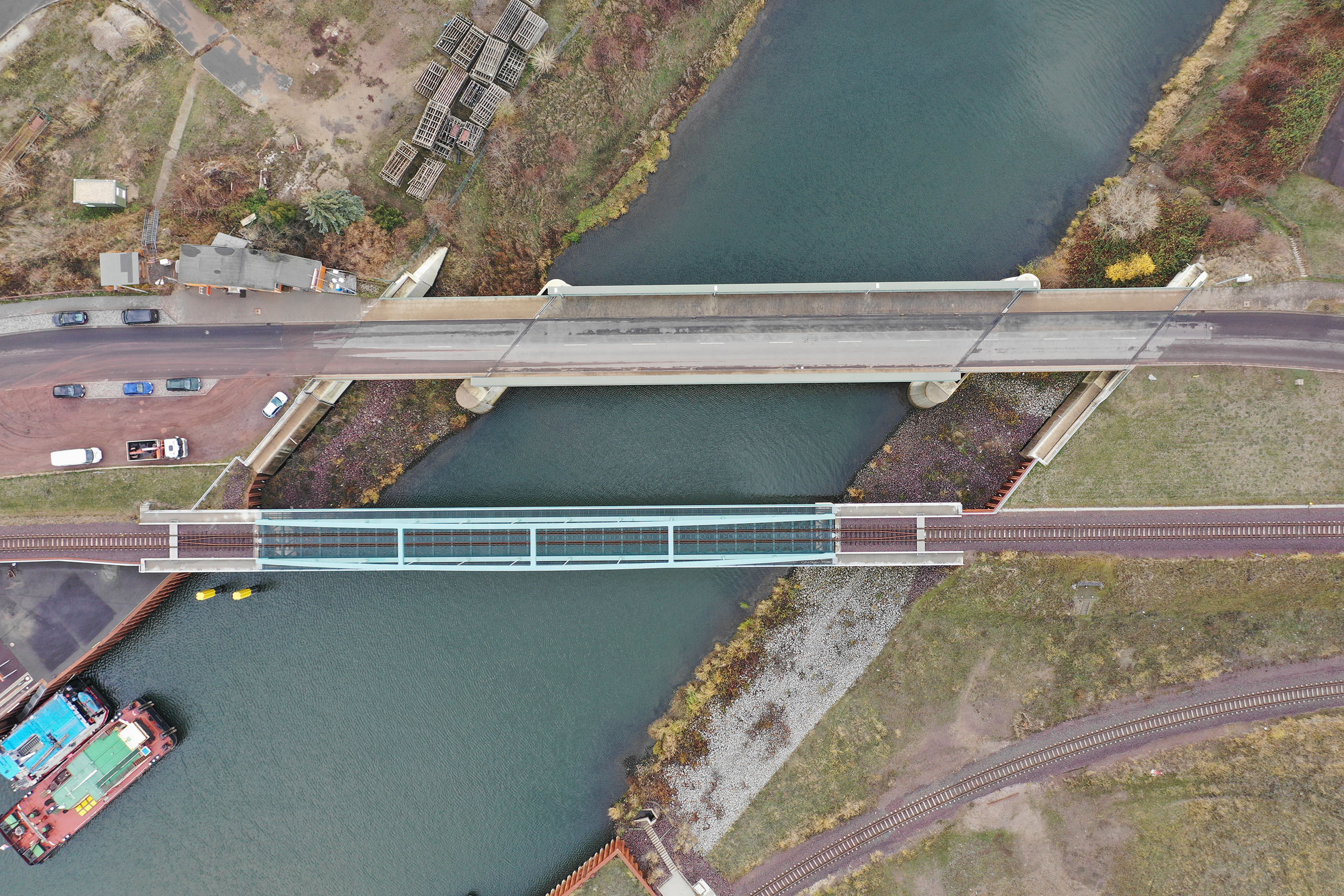

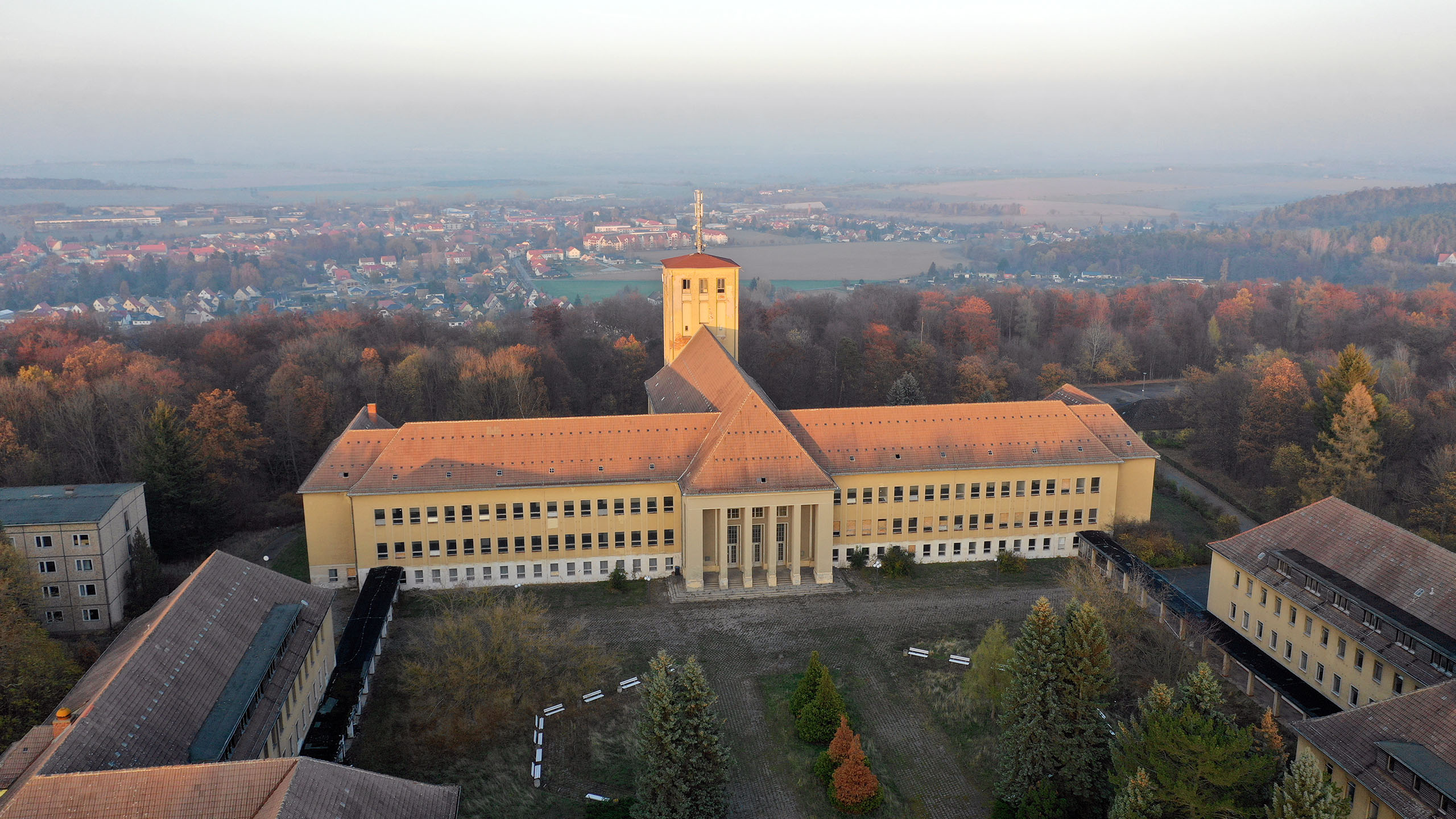

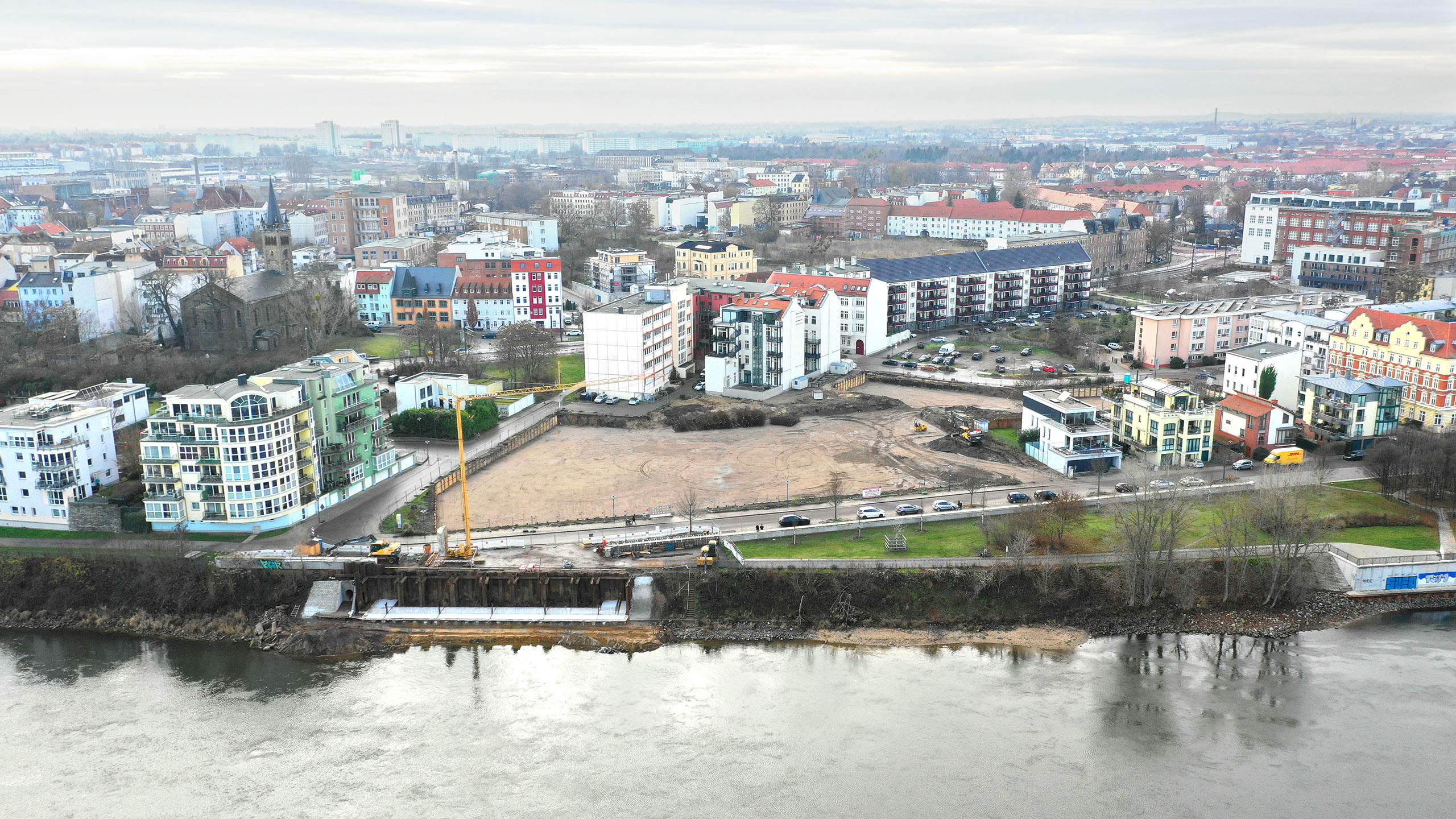

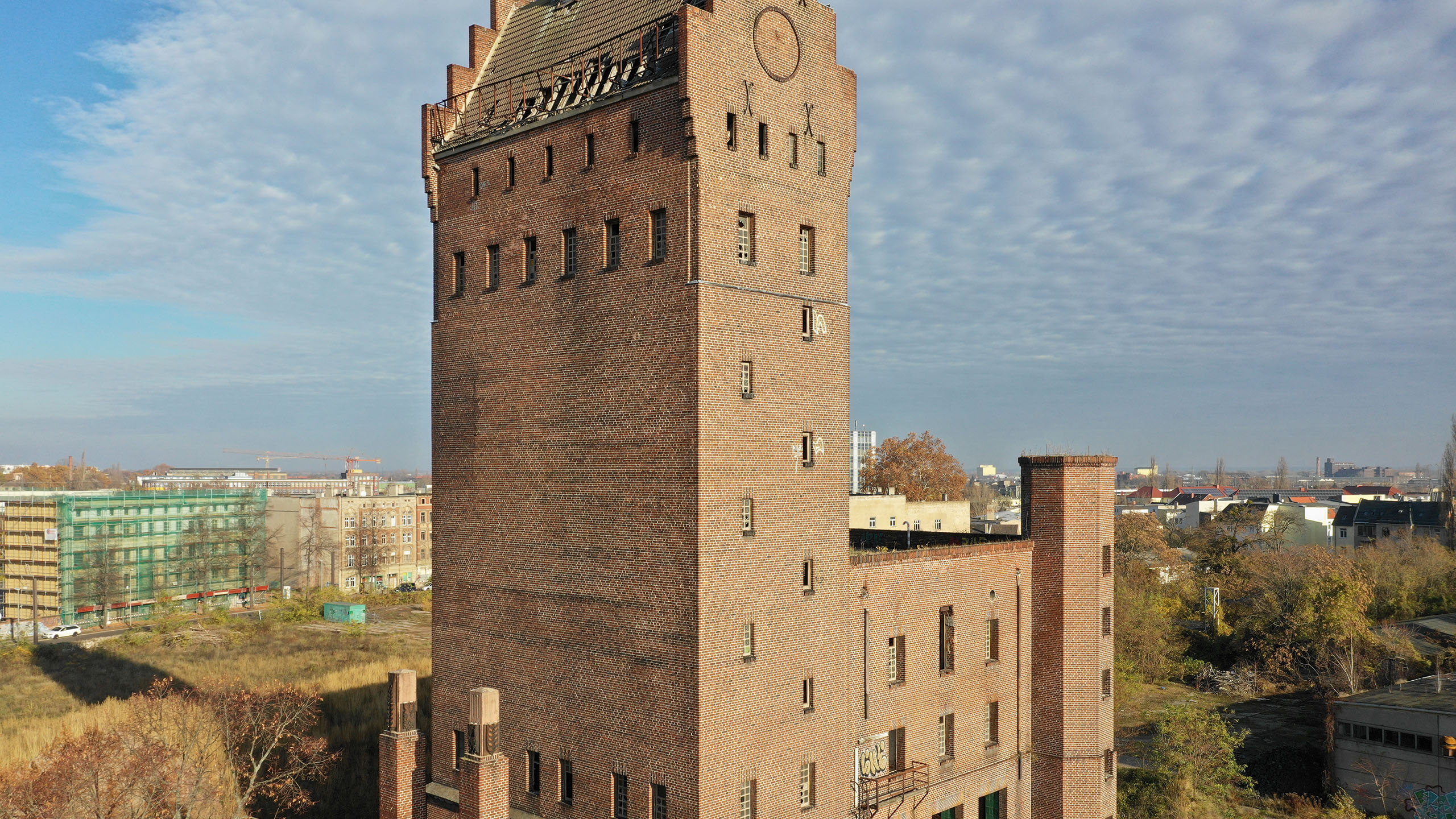

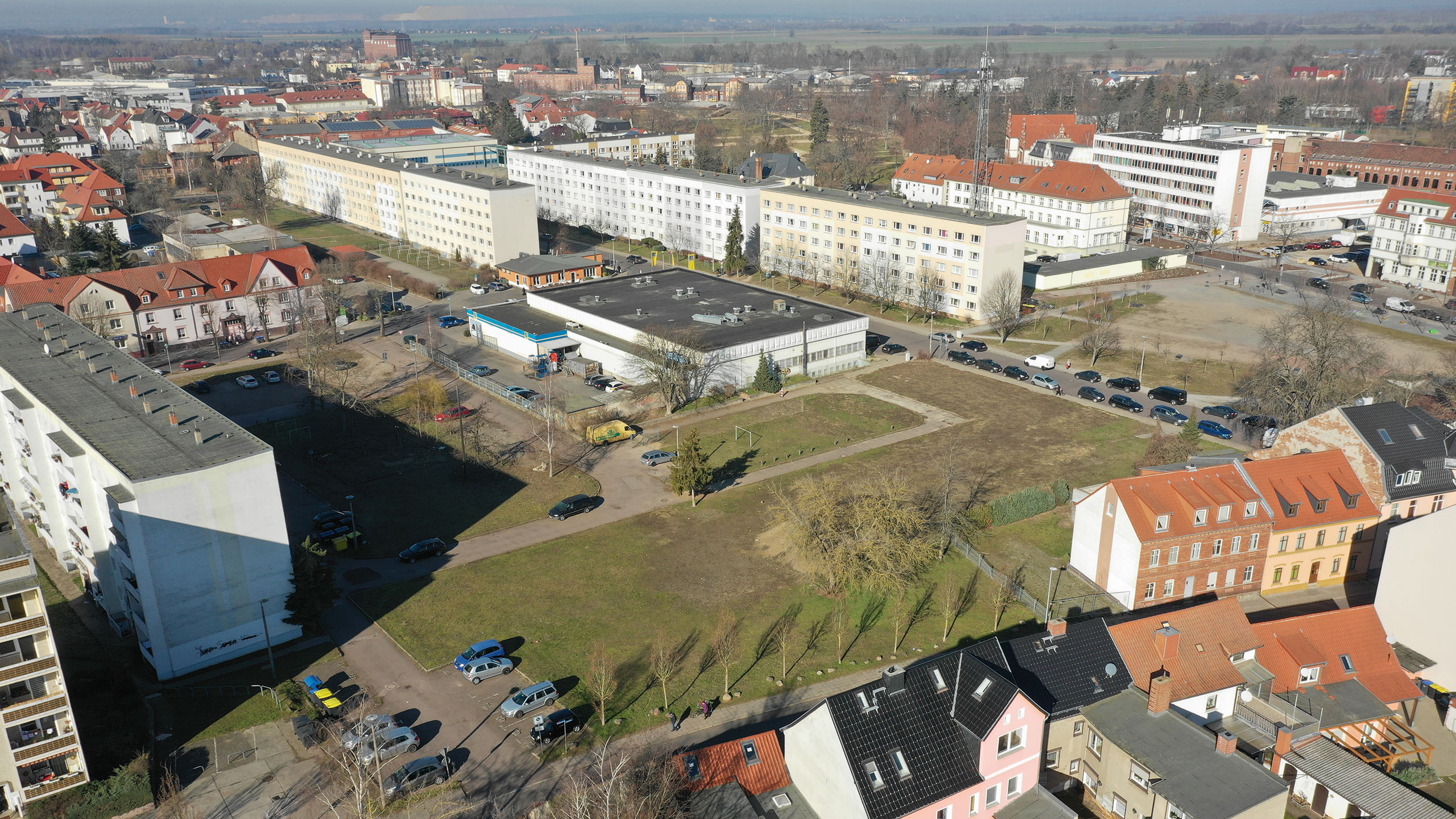

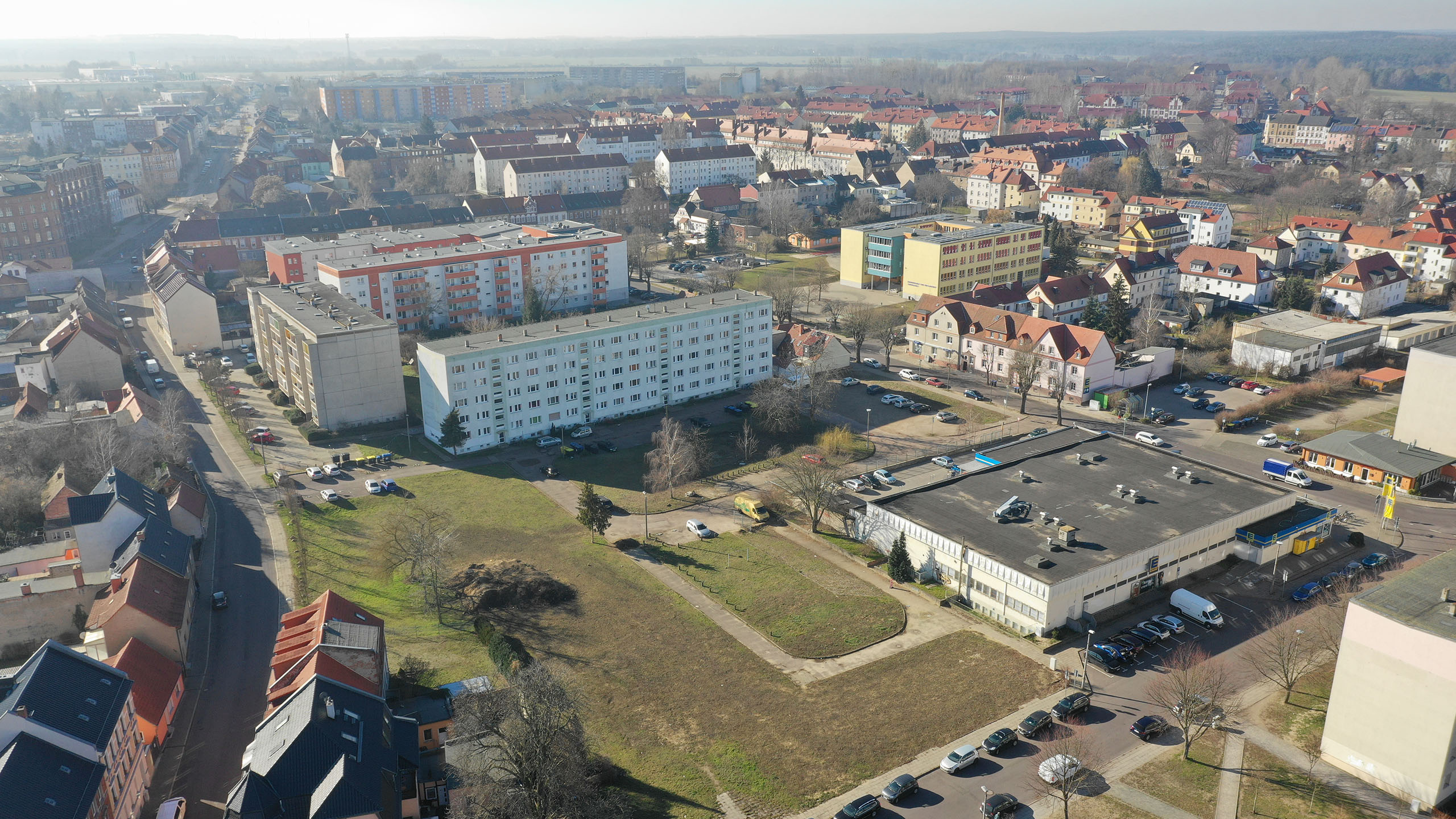

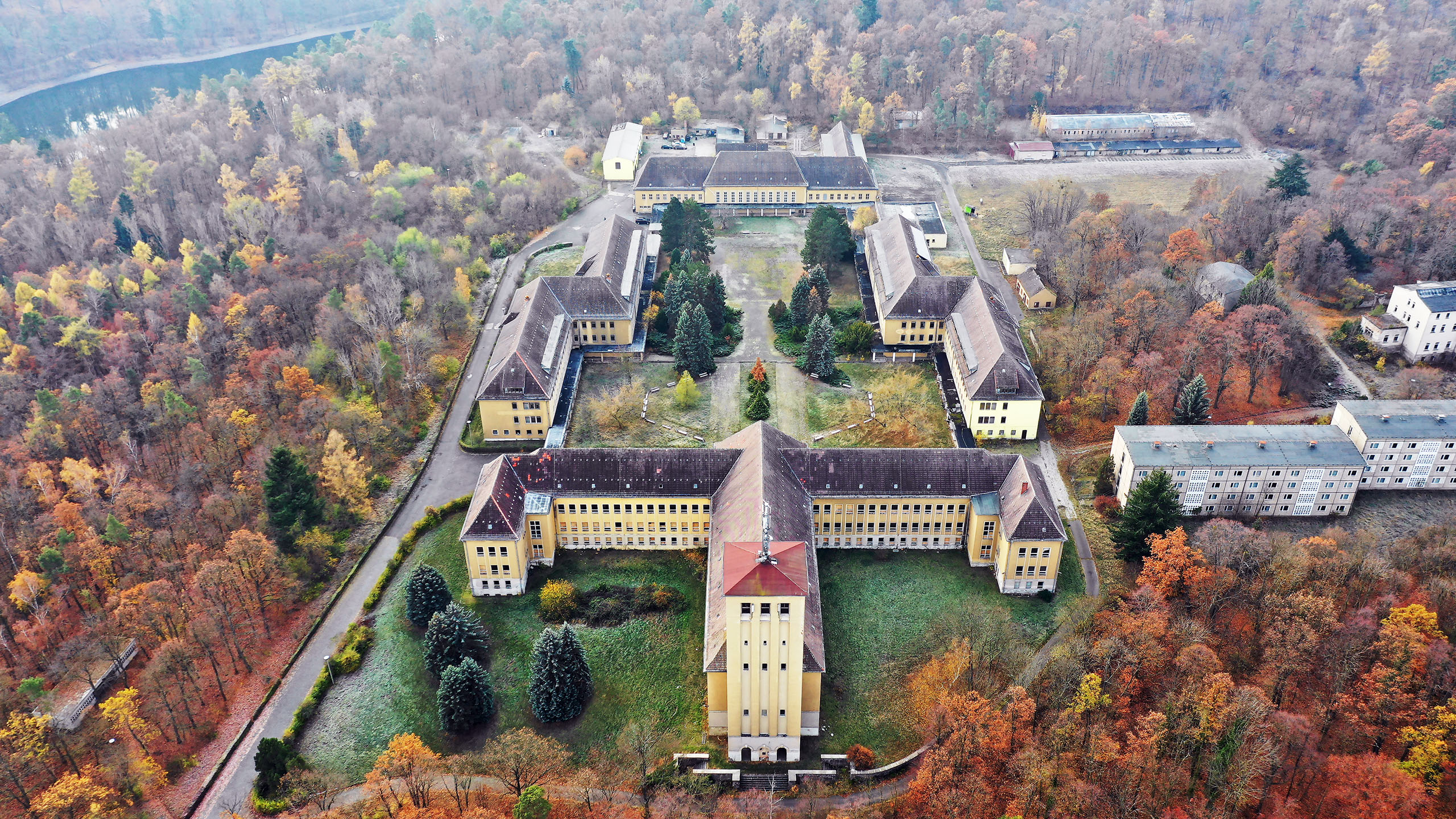

Grundlage für eine photogrammetrische Auswertung sind die zusammenhängenden Fotos einer Drohnenbefliegung und im Bedarfsfall ergänzende Fotos einer Handkamera.

Unsere häufigsten Anwendungsfelder

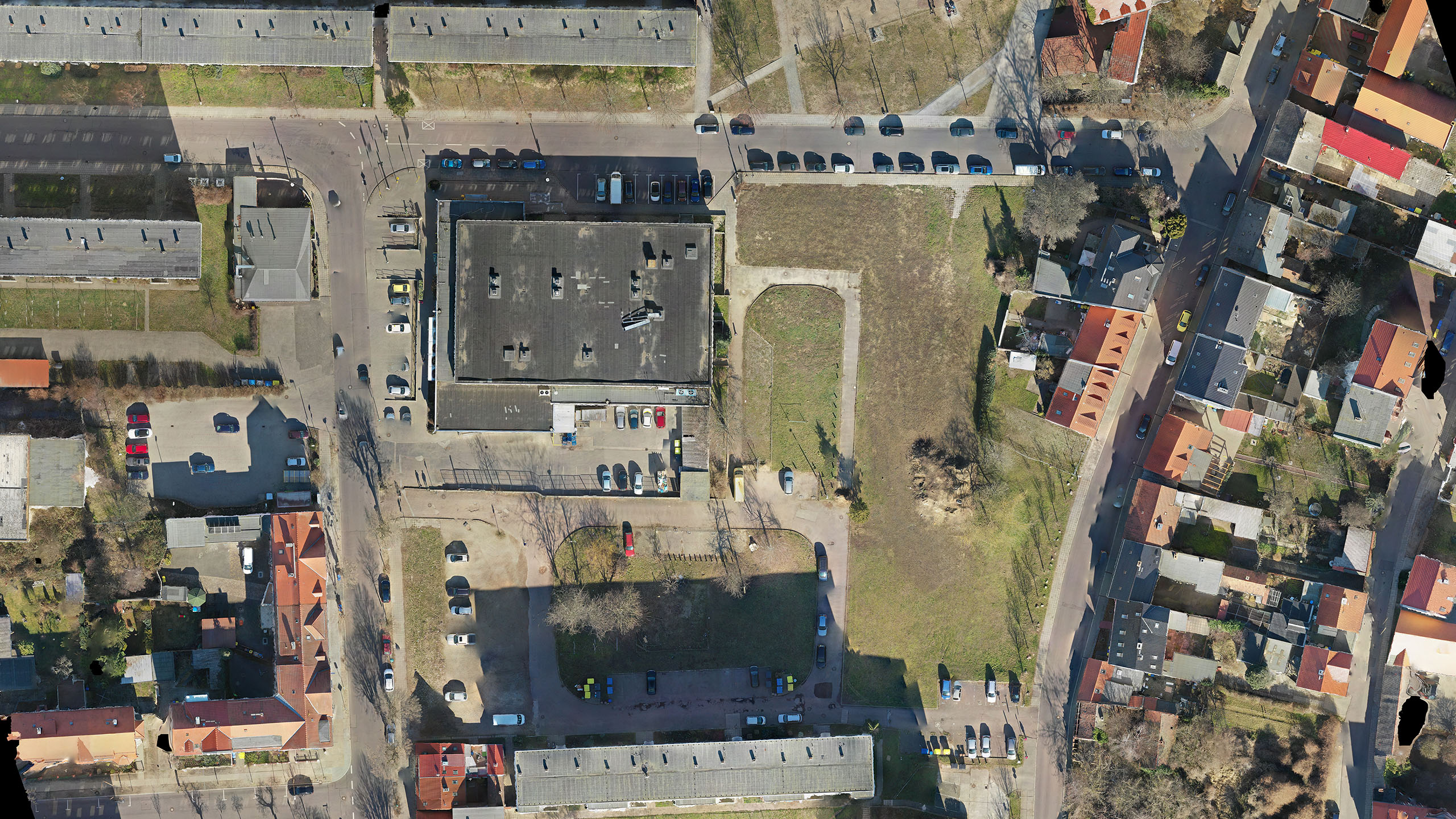

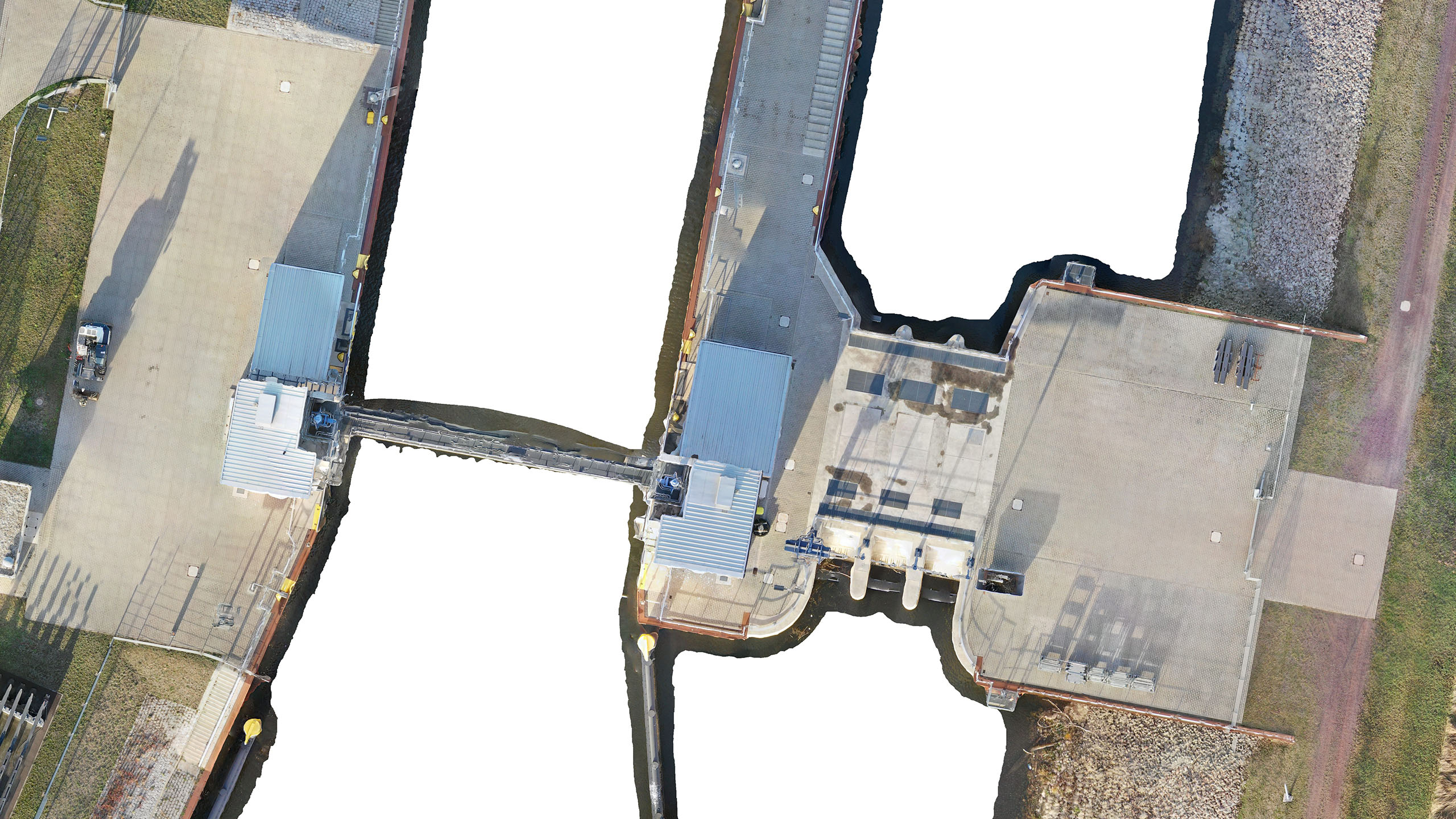

• Orthofotos (verzerrungsfreie und maßstabsgetreue Abbildungen)

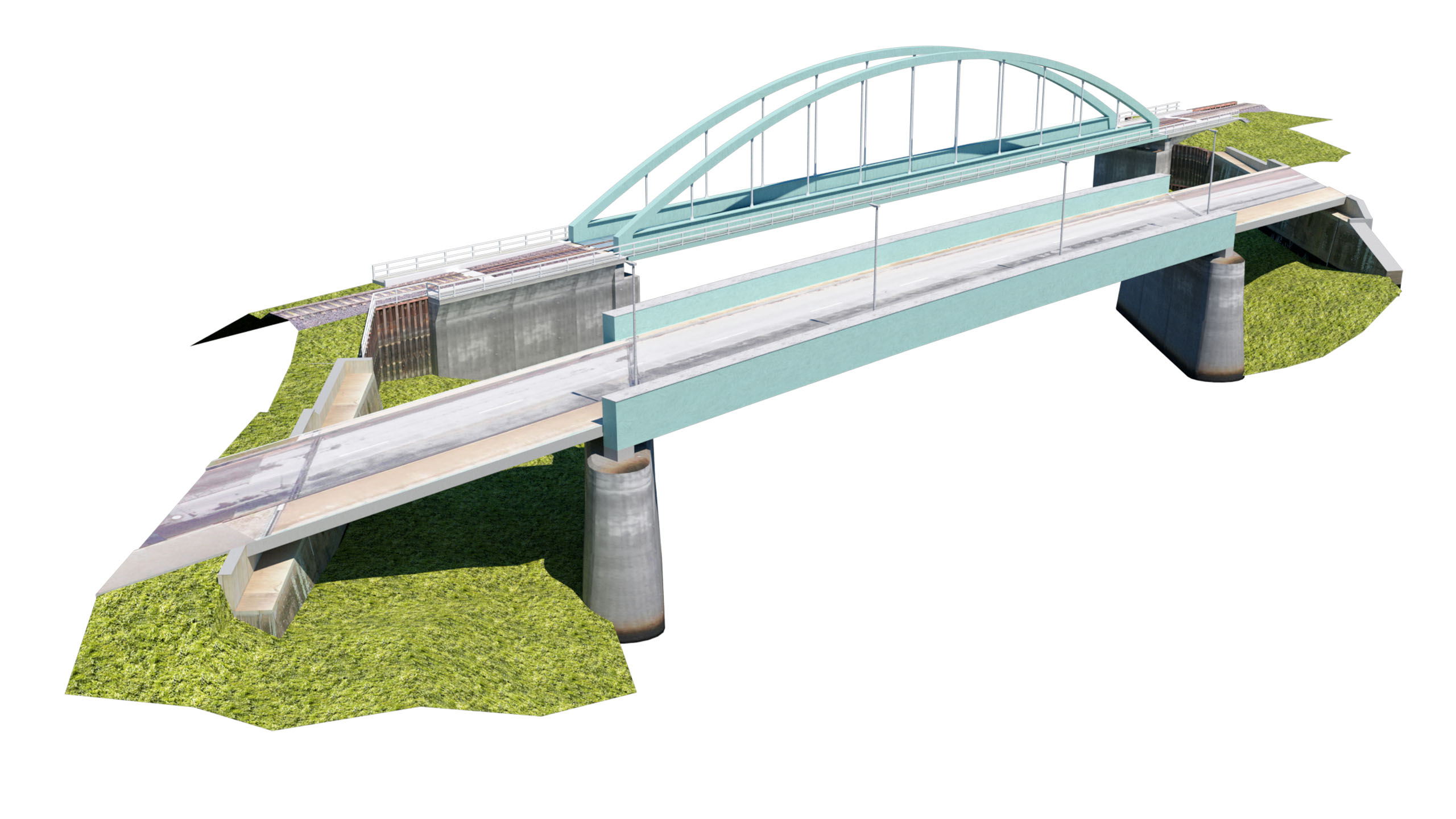

• texturierte Oberflächenmodelle (3D-Modelle)
• Digitale Geländemodelle (DEM, DGM)
• Topografische Höhen- und Volumenmodelle

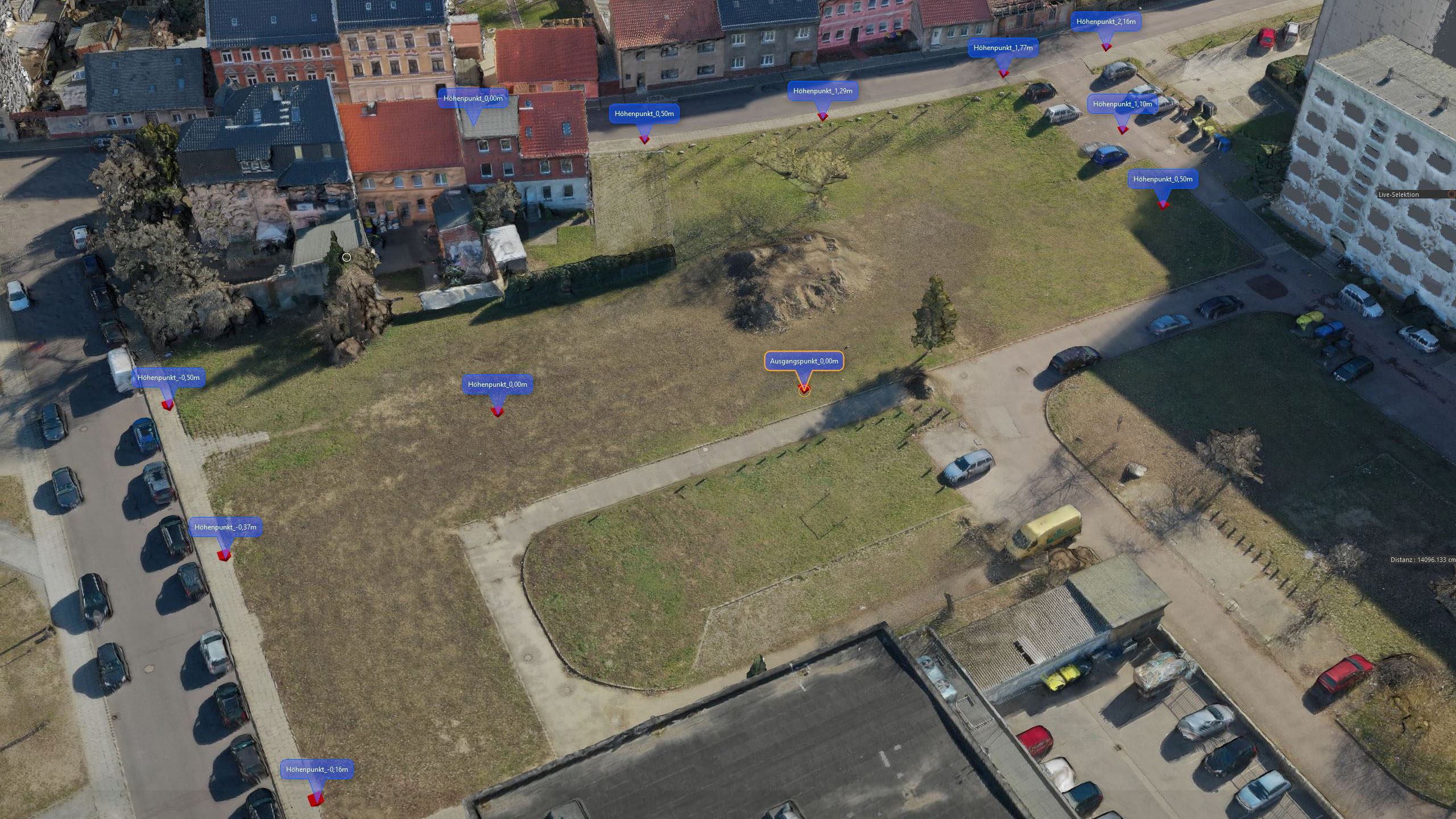

• 3D Bestandsaufnahme / digitale Vermessung von Flächen, Volumen, Höhen, Breiten
  • städtebaulichen Situationen
  • Landschaften, Flächen, Vegetation

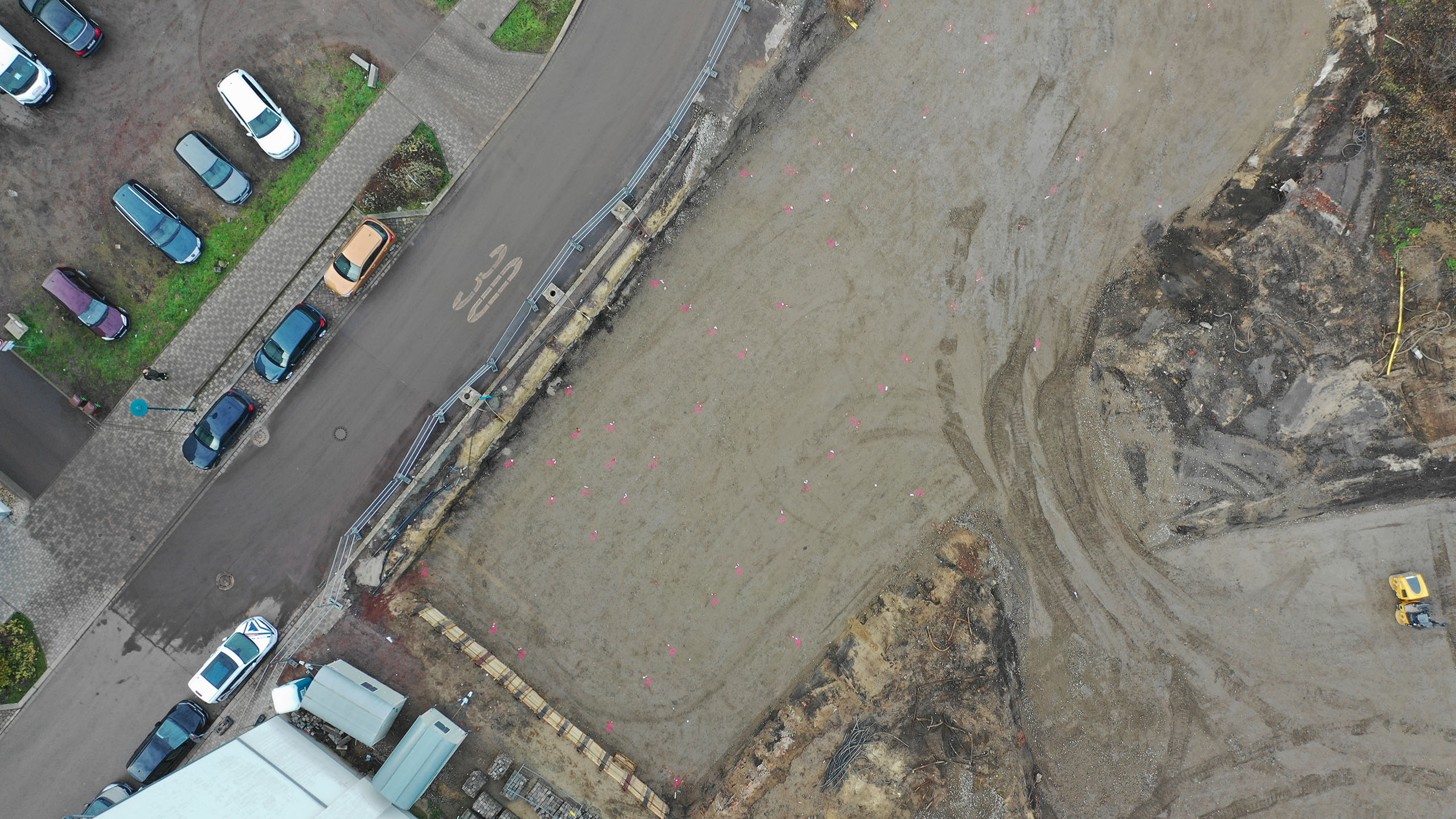

  • Ermittlung von Tiefbauflächen, Bodenaushub
  • Haufwerksvermessung

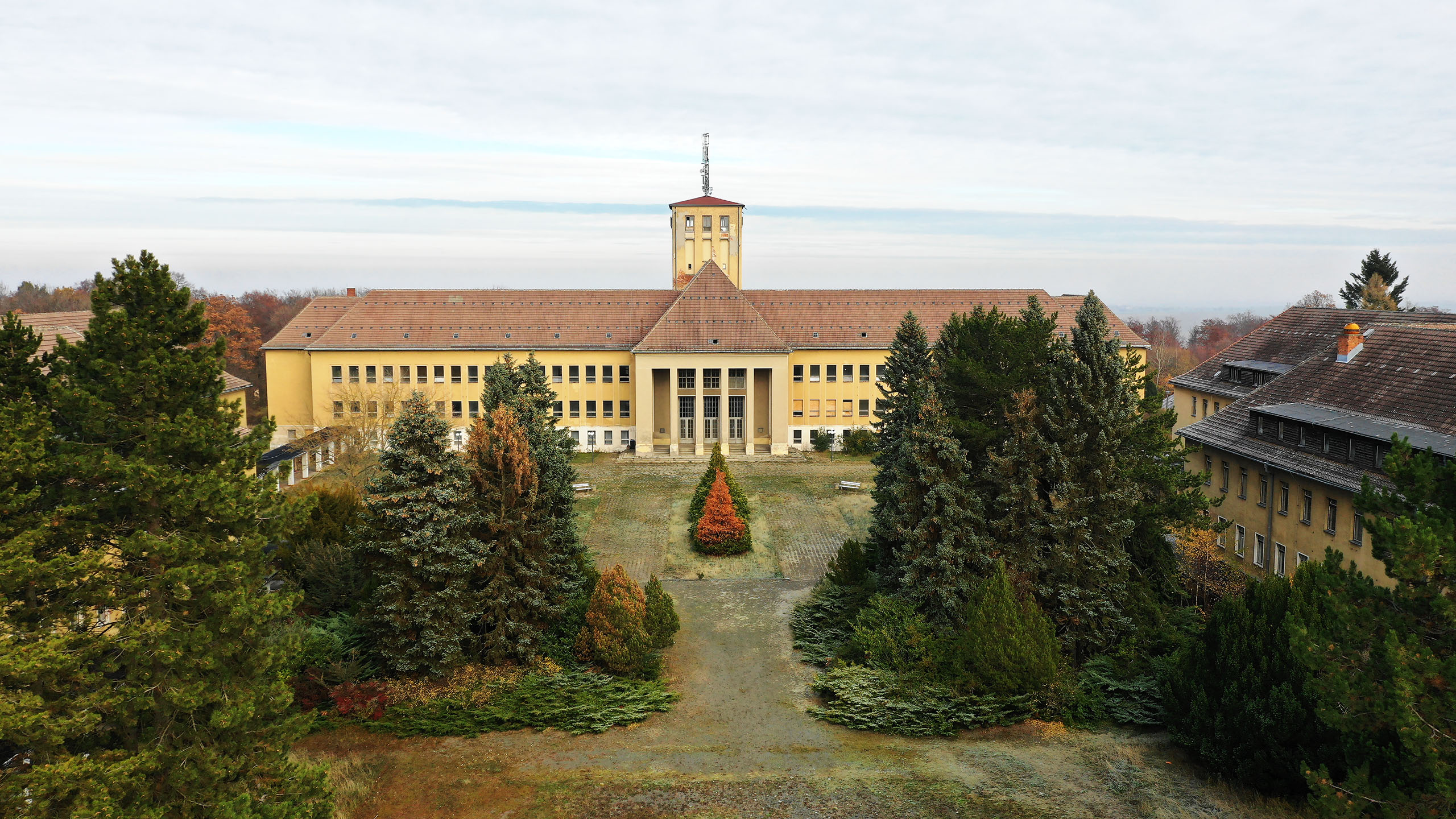

  • Dokumentation denkmalgeschützter Fassaden
  • Mengenaufmaß für Kalkulationen

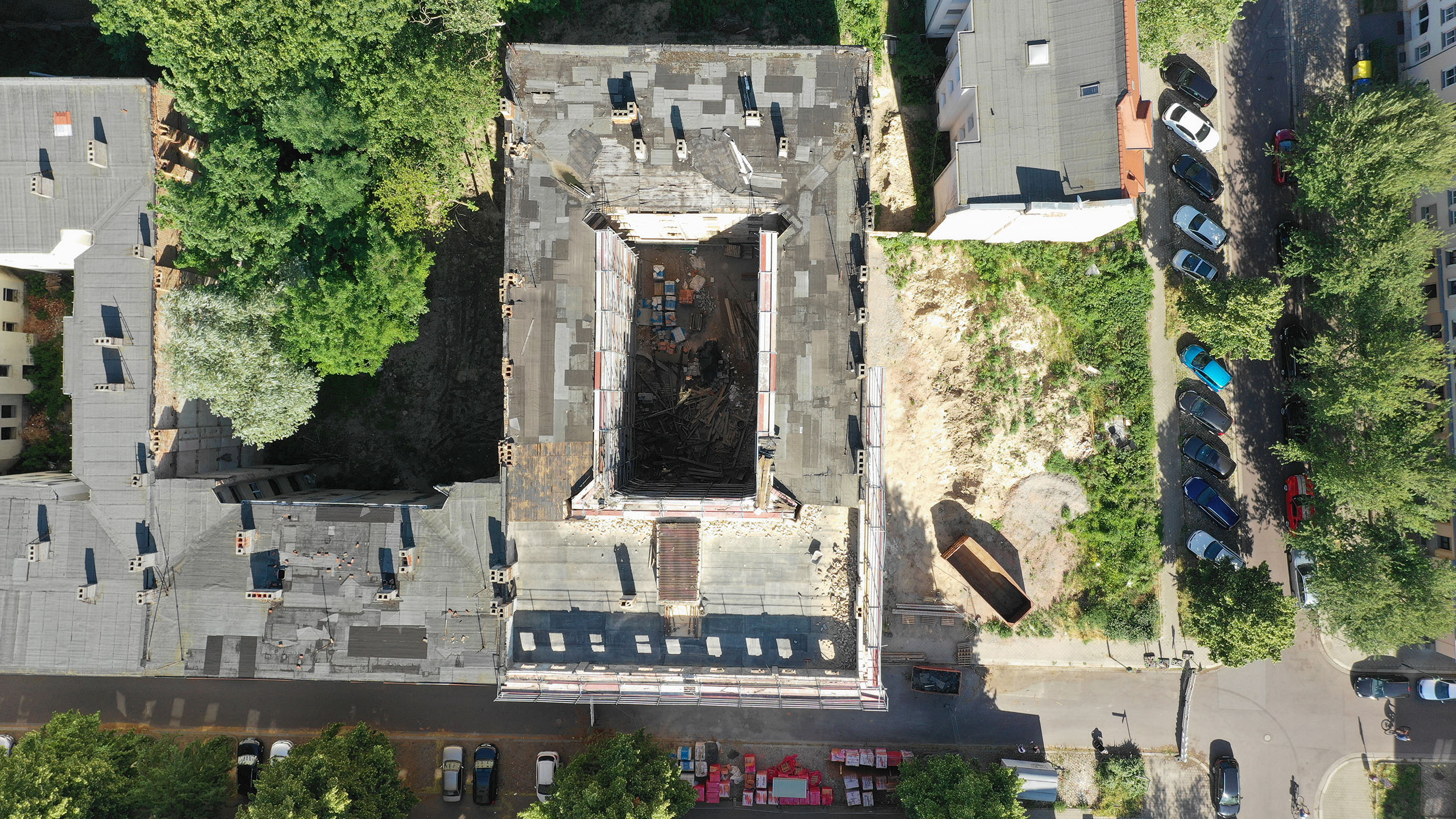

  • Gebäude und andere Bauwerke

Projektablauf Photogrammetrie

1. Beratung
   Nachdem die Aufgabenstellung und Projektziele besprochen wurden, beraten wir Sie bezüglich der optimalen Vorgehensweise. Je nach Anwendungsfall sind andere Arbeitsschritte notwendig, so dass hier unnötige Zeit und somit Kosten eingespart werden können.

2. Planung

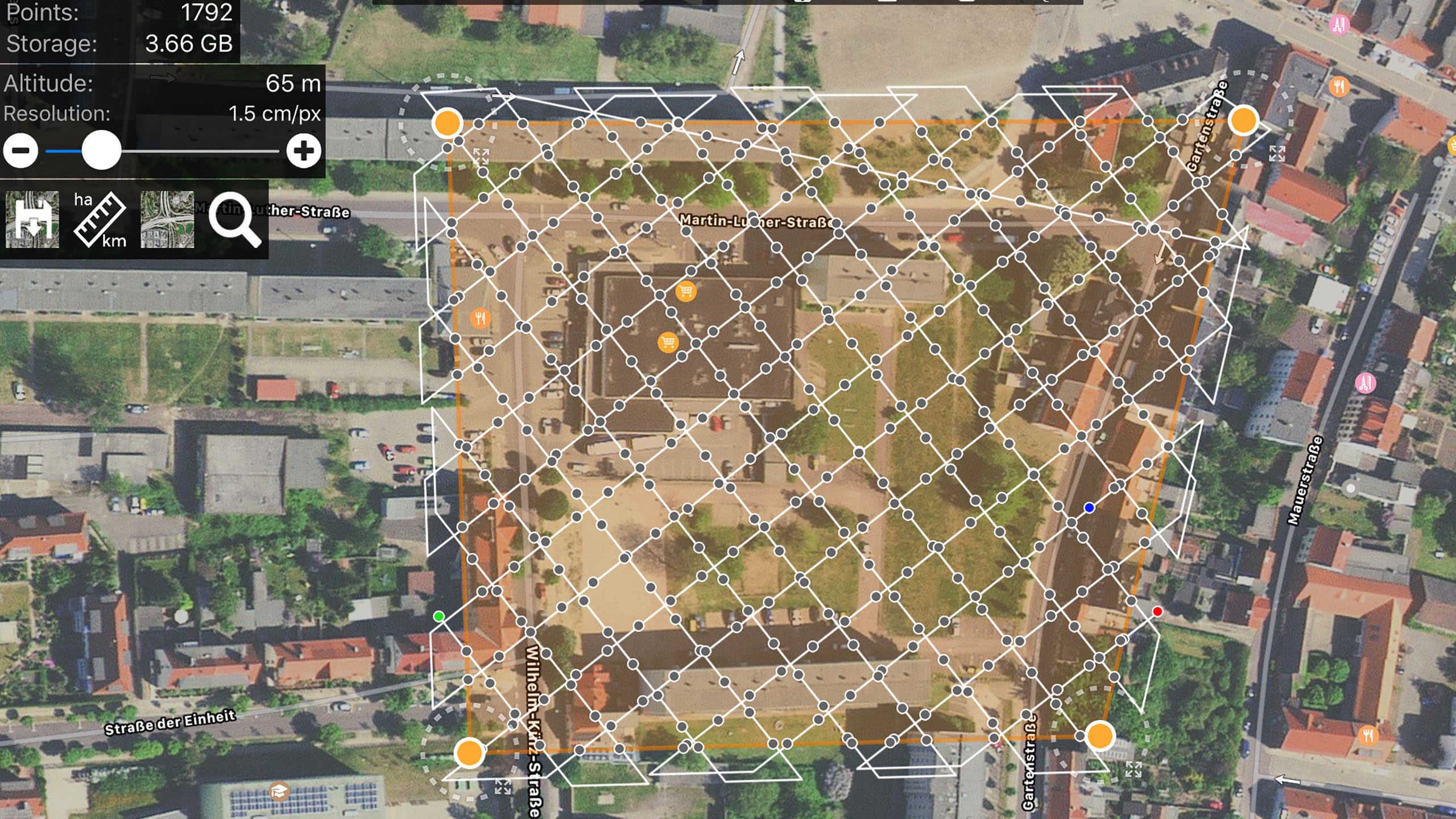

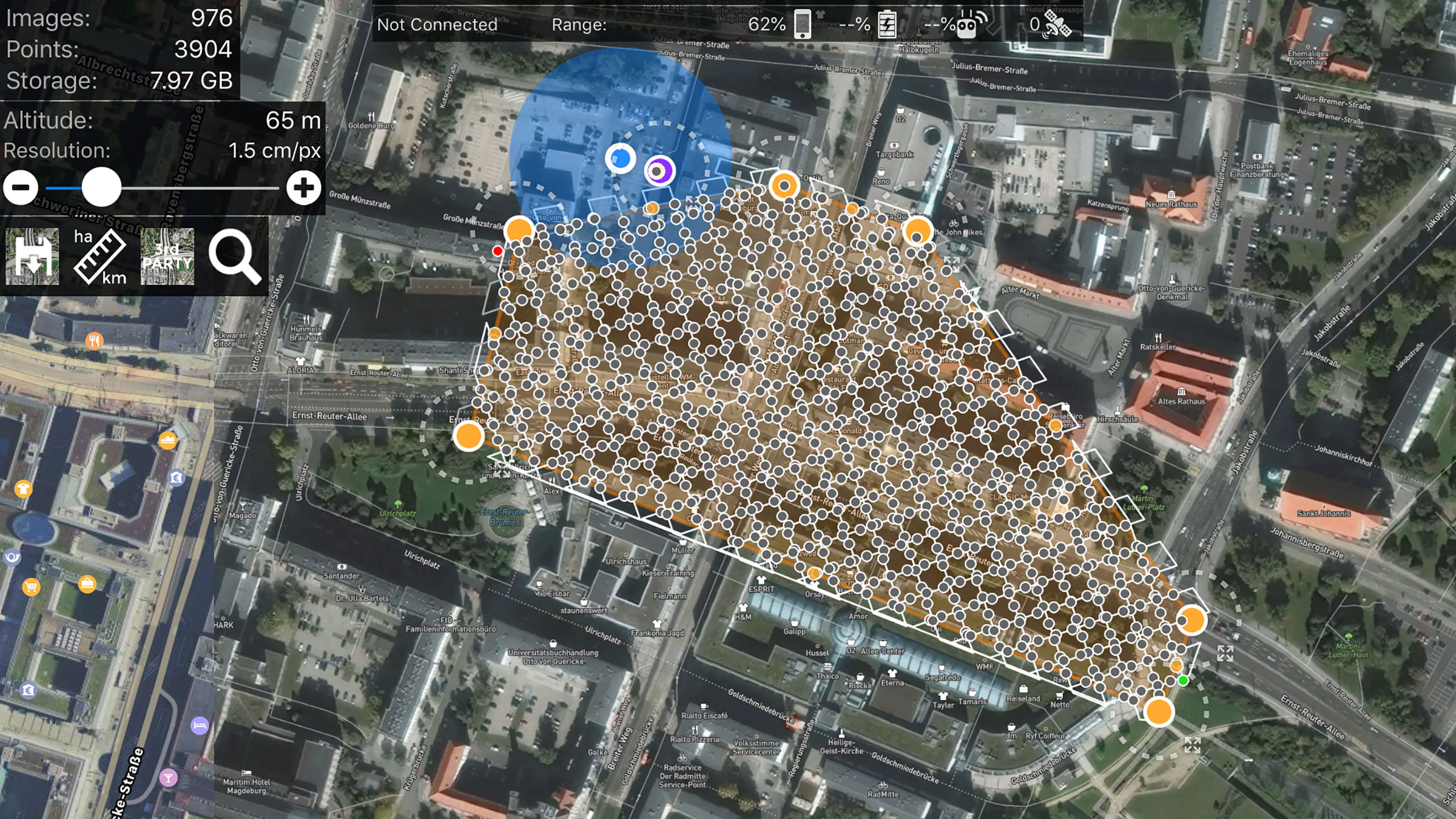

   Die Planung der notwendigen Arbeitsschritte erfolgt Anwendungsfallbezogen. Aus dieser Planung ergeben sich Einsatzort, Einsatzzeit, Flugplan mit Höhe und Raster, sowie die einzusetzende Spezialsoftware. In besonderen Fällen ist es notwendig eine Ausnahmeerlaubnis bei den zuständigen Behörden zu beantragen.

3. Befliegung

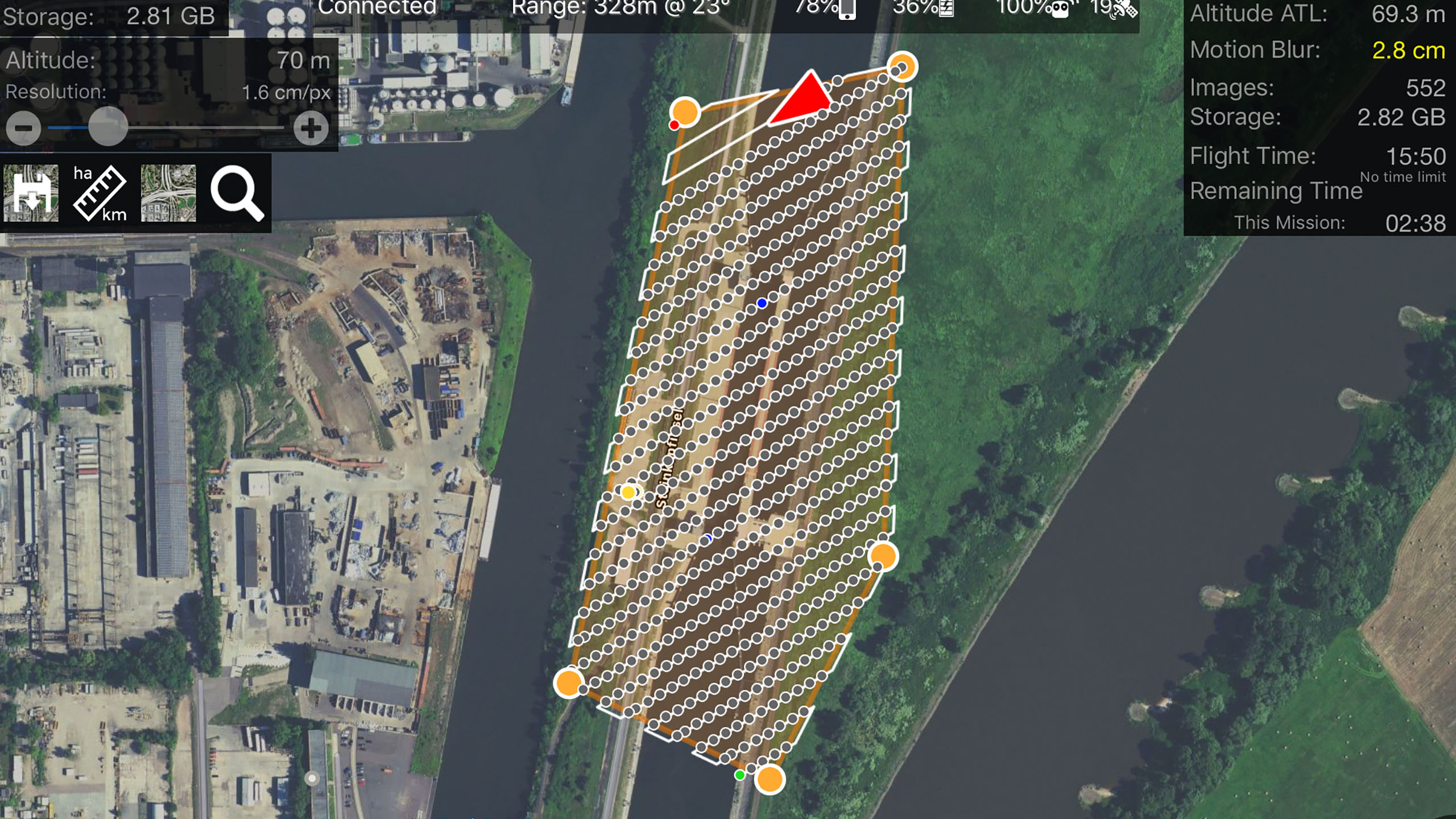

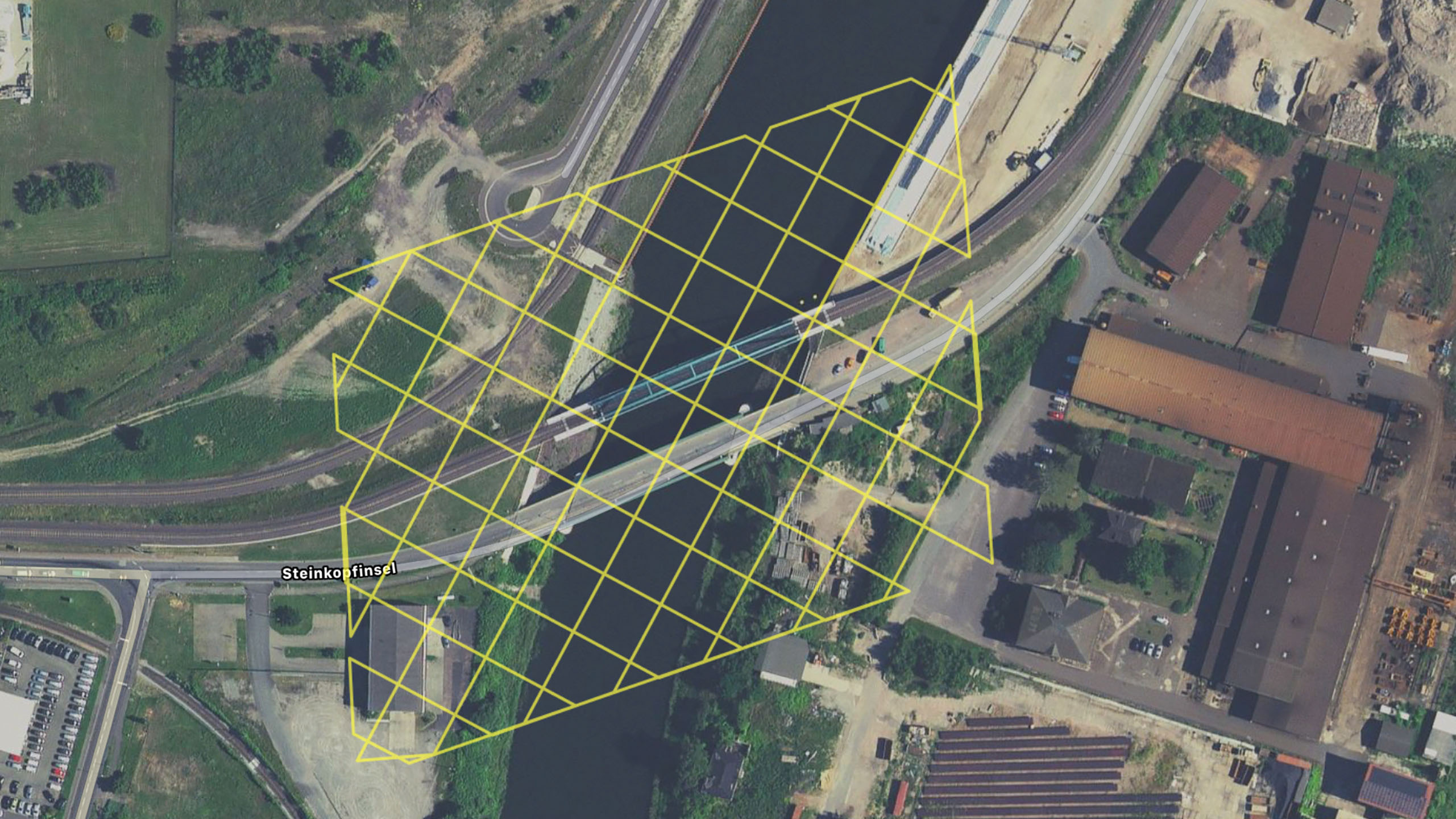

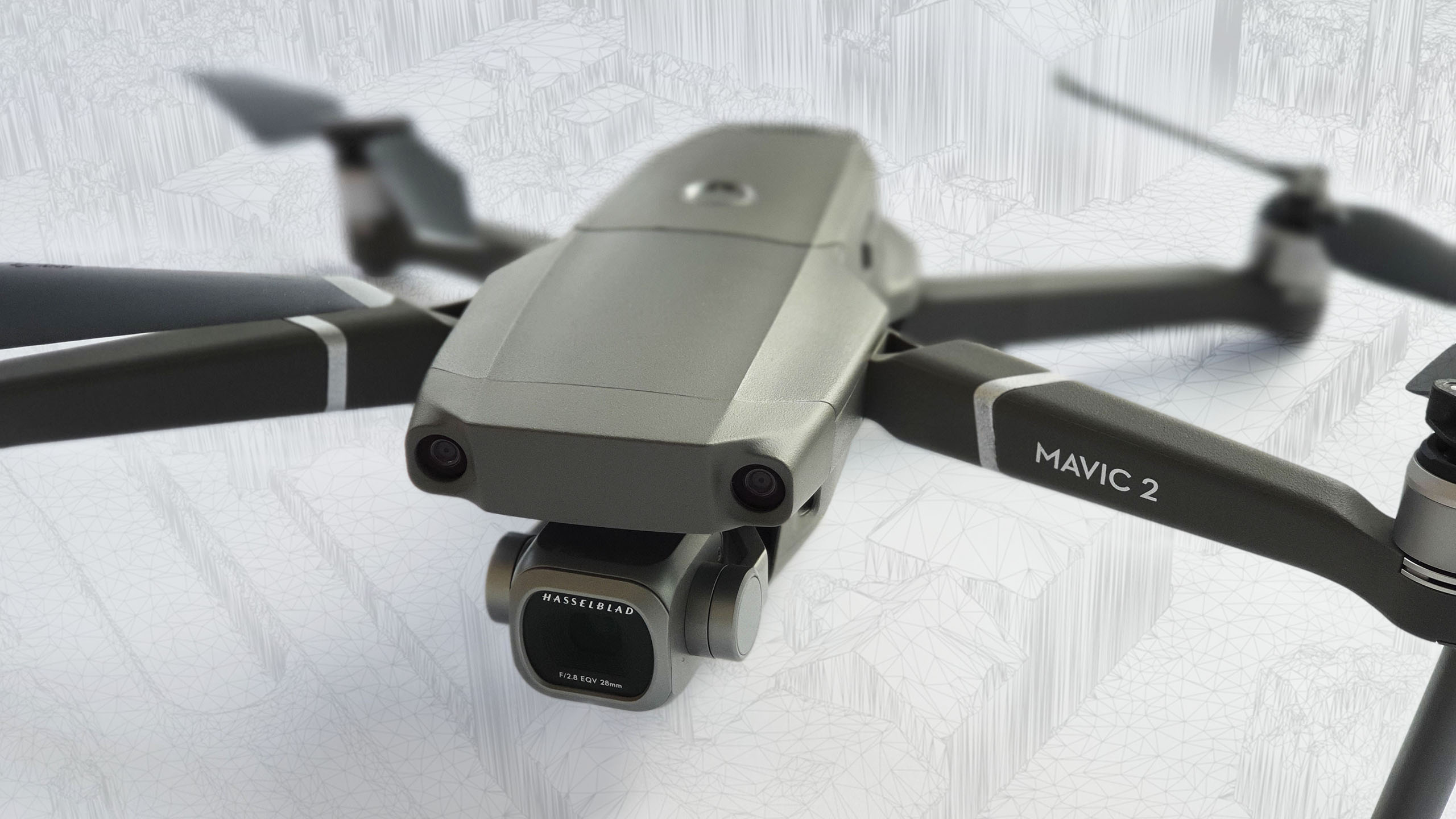

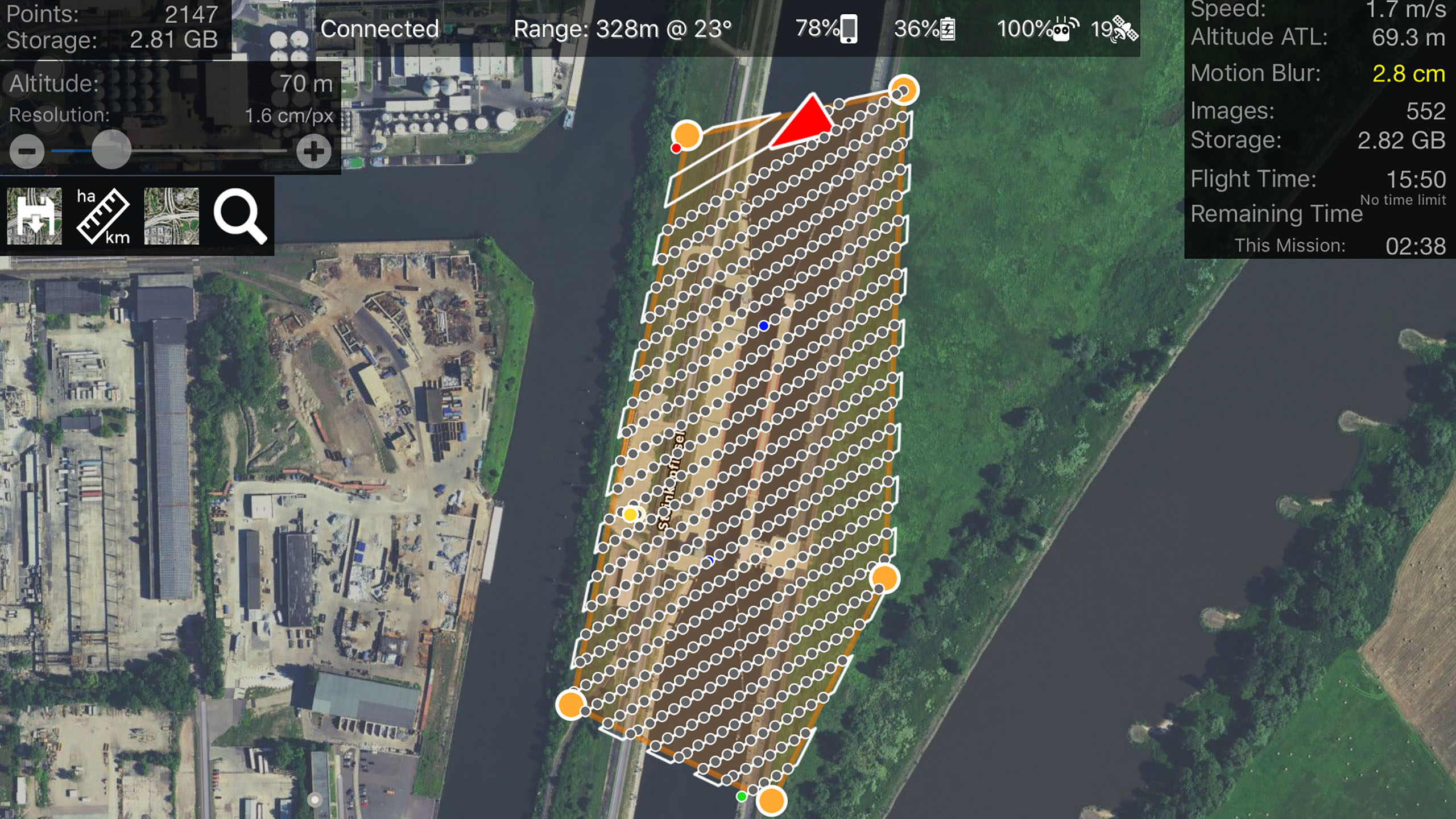

   Je nach Anwendungsfall werden unsere Drohnen während des Flugs vom Piloten überwacht (vorprogrammiert) oder manuell gesteuert. Das definierte Messgebiet wird nach einem Flugplan systematisch abgeflogen und aufgenommen. Ergänzend zu den Drohnenaufnahmen kann es notwendig werden Aufnahmen per Handkamera zu erstellen.

4. Auswertung

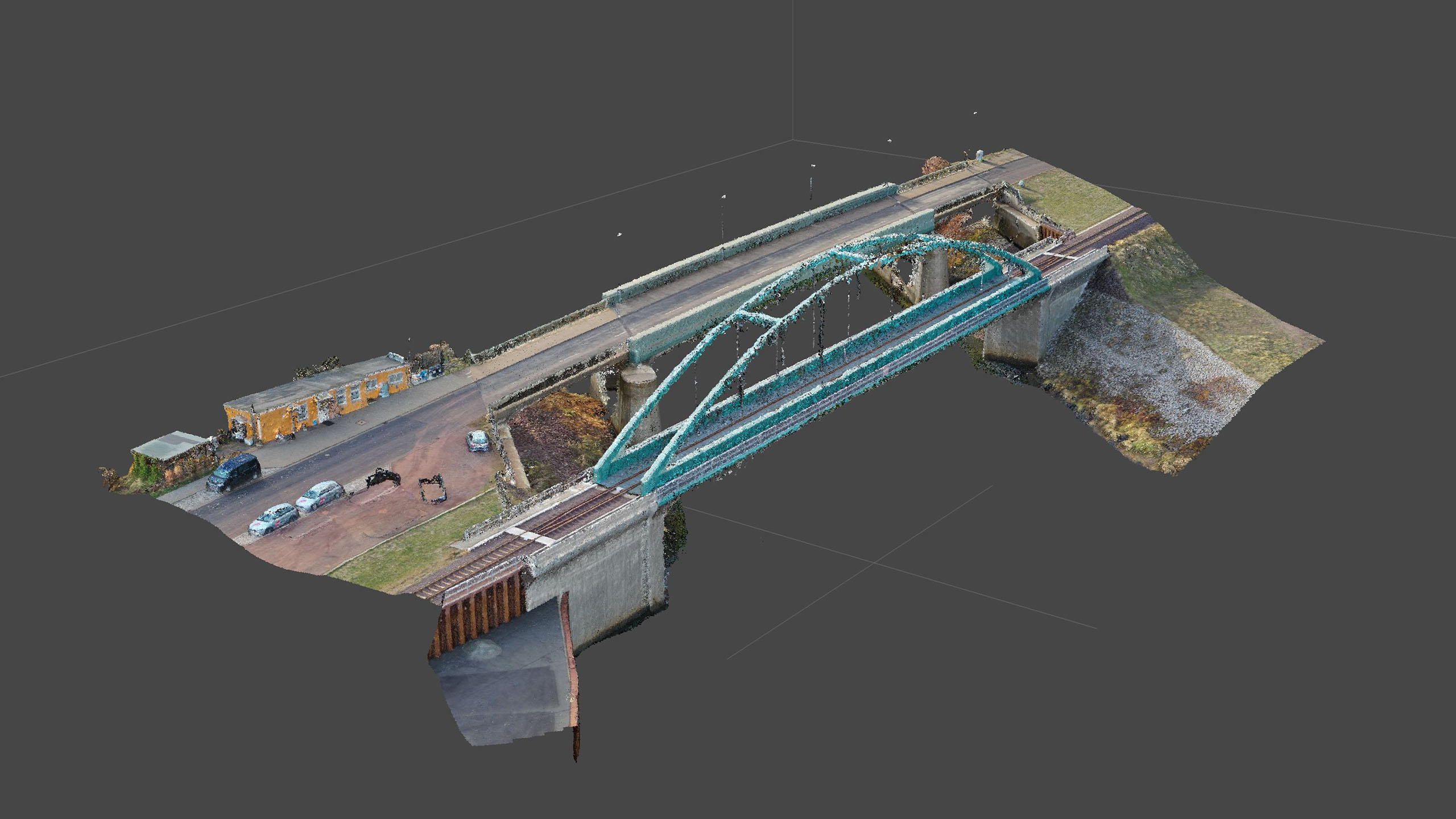

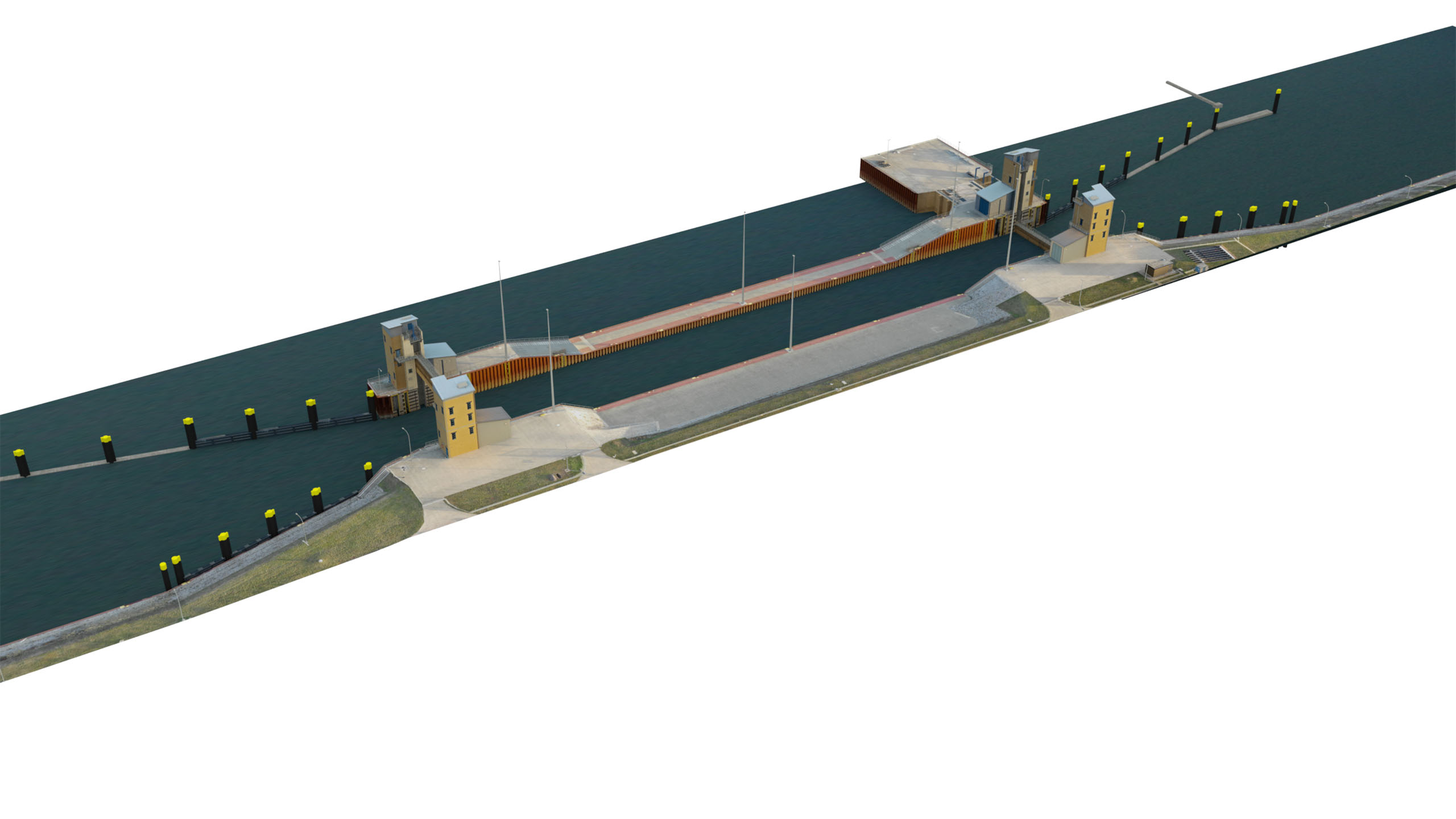

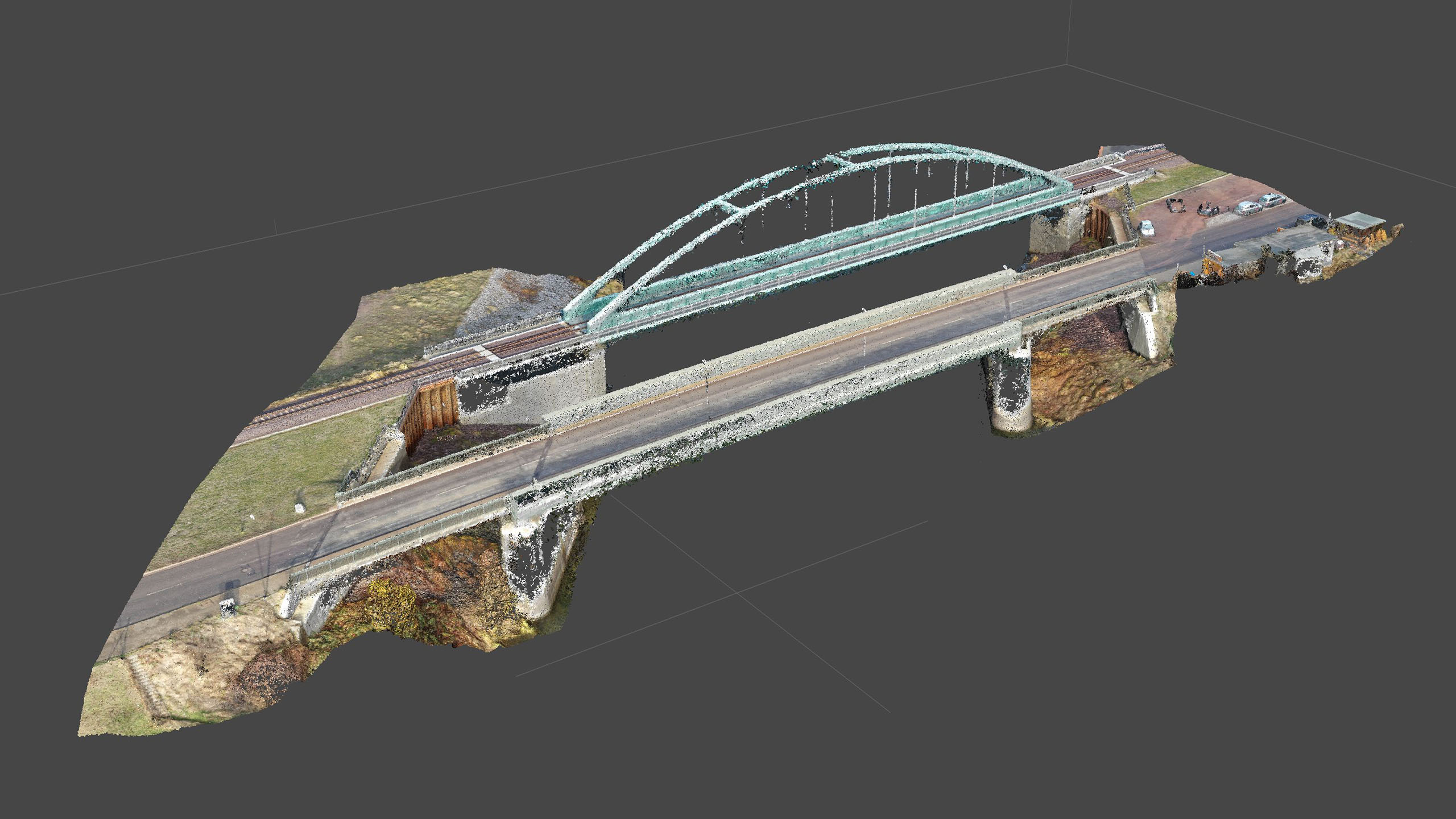

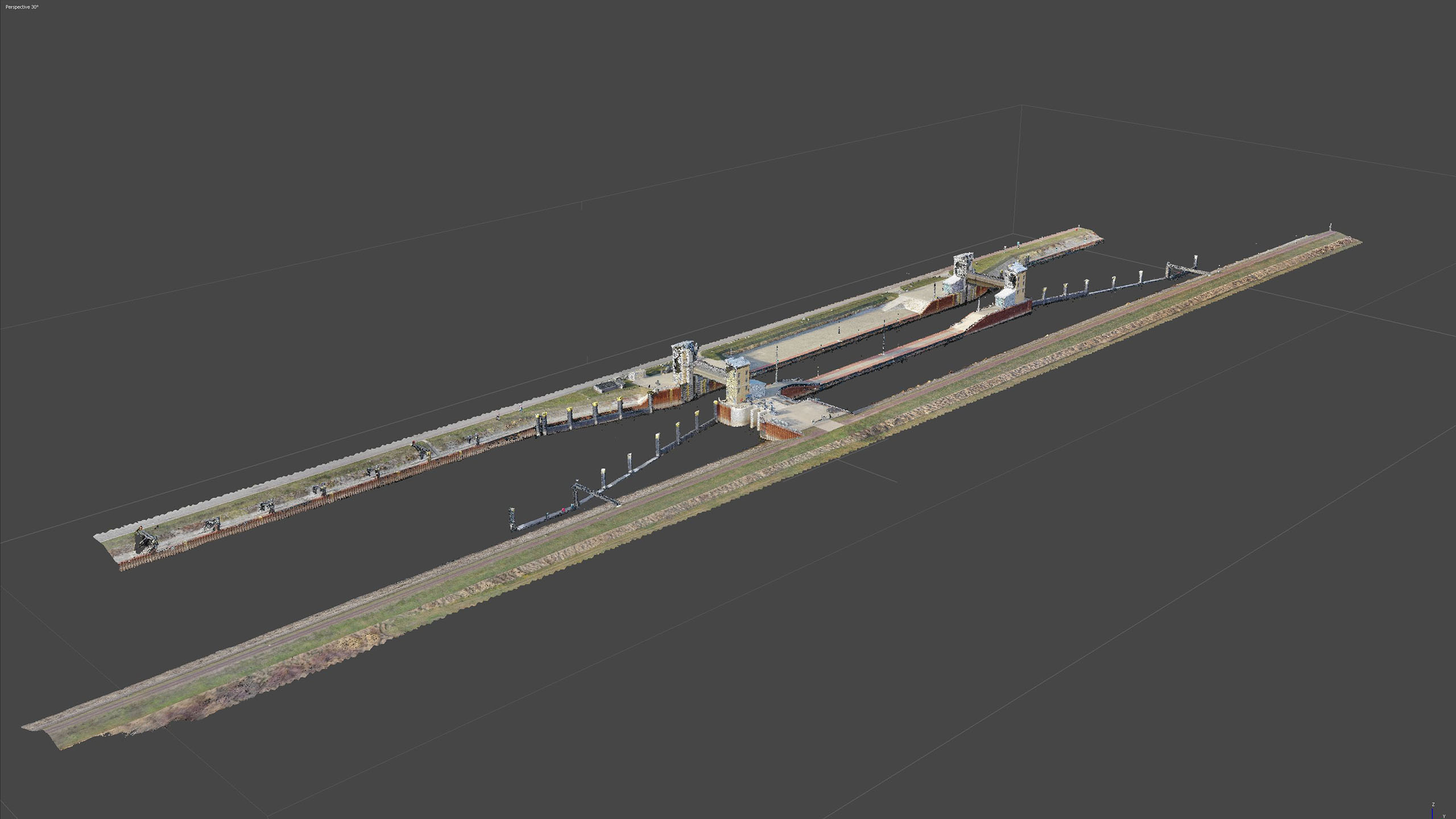

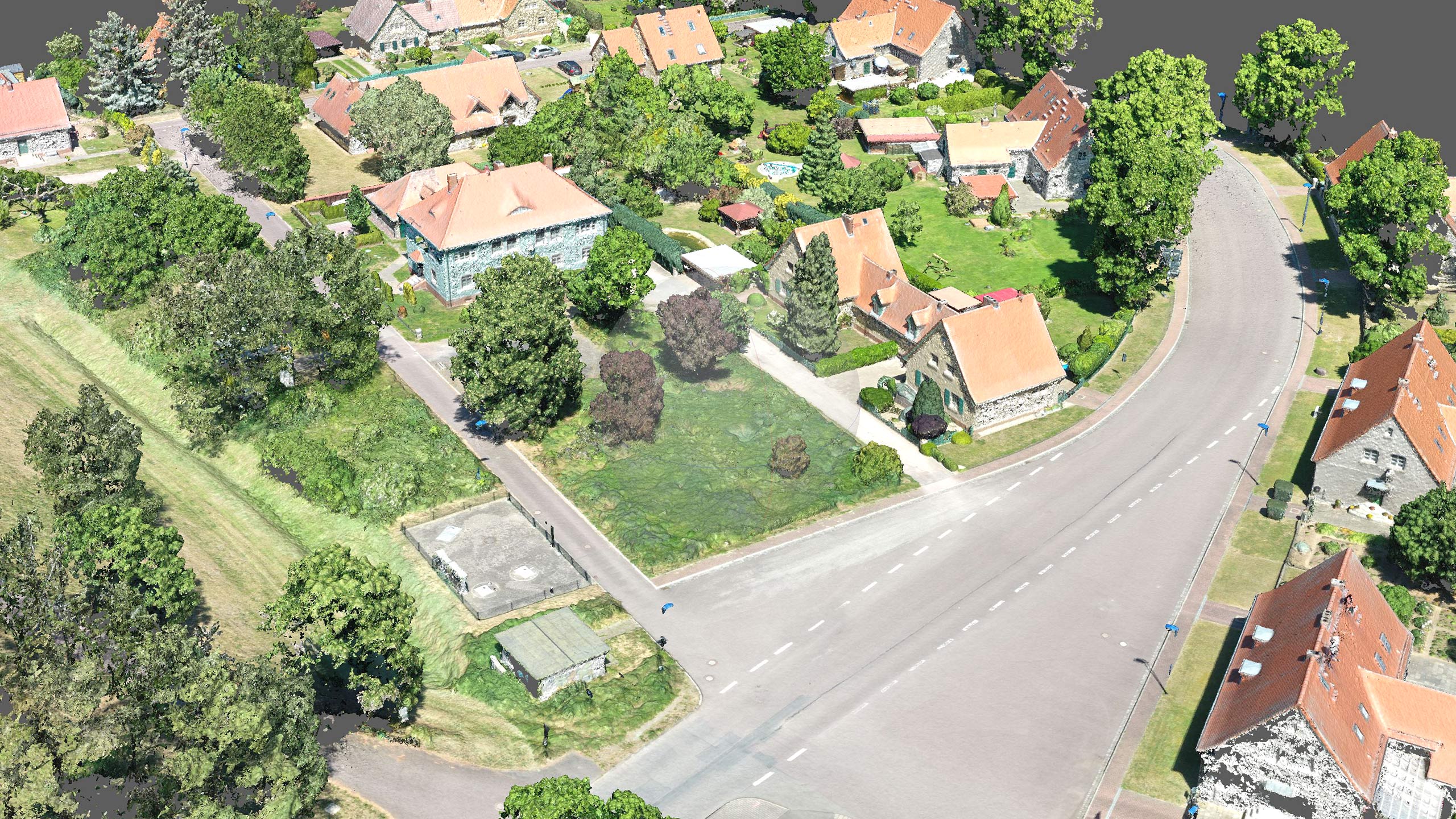

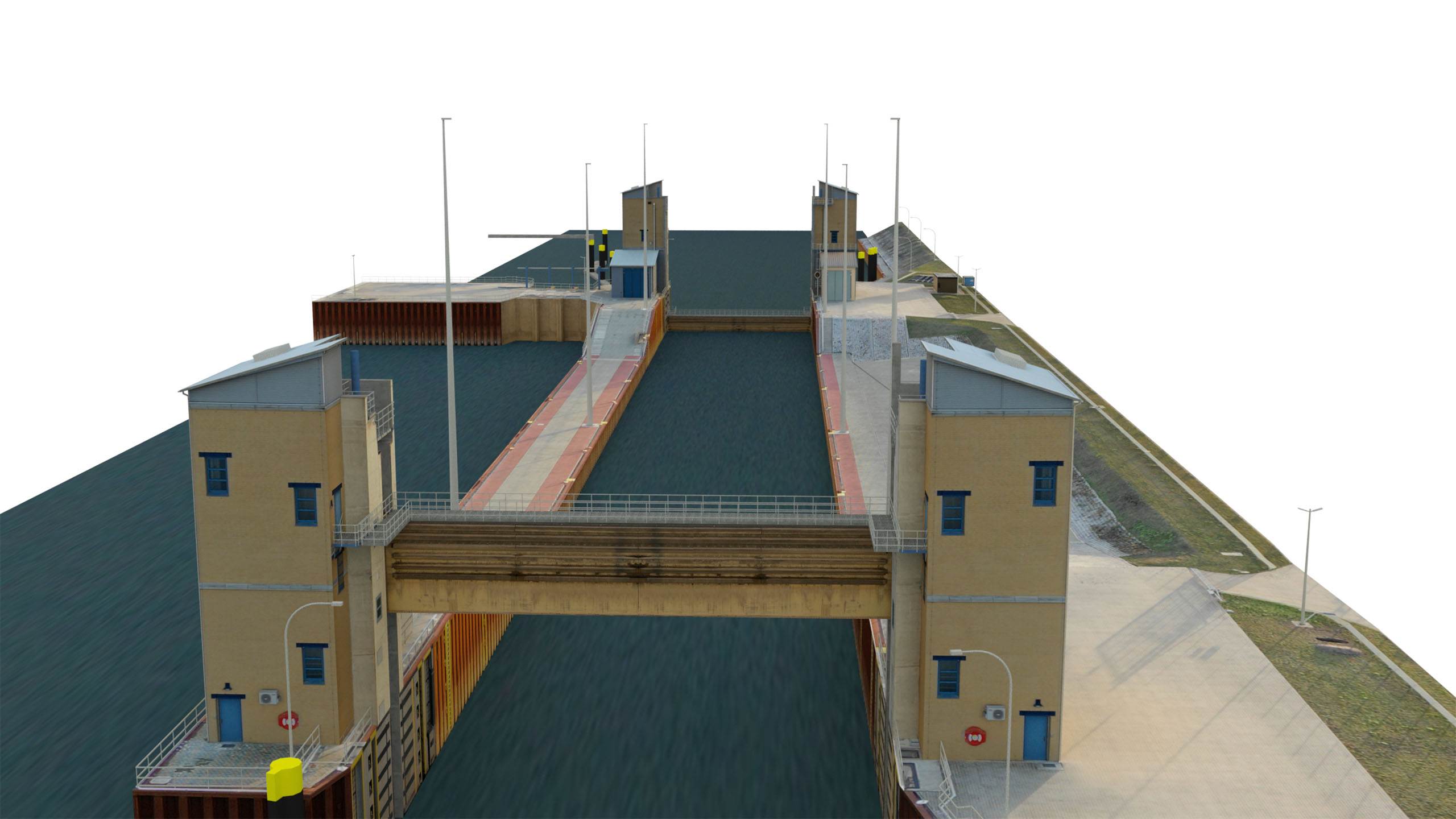

   Pro Flugeinsatz entstehen bis zu einige hundert hochauflösende Einzelbilder, die als Datengrundlage für eine photogrammetrische Auswertung genutzt werden. Bei der Photogrammetrie werden mittels spezieller Software die geometrischen Informationen aus den zweidimensionalen Bildern ausgelesen und für die Erstellung eines 3D-Modells zusammengestellt. Es entstehen maßstabsgetreue, dreidimensionale Modelle der aufgenommenen Oberflächen einschließlich Texturierung. Die Auswertung erfolgt Anwendungsfallbezogen und ist dementsprechend unterschiedlich aufwändig.

5. Bereitstellung
   Die Datenlieferung erfolgt in der Regel online per E-Mail bzw. durch einen passwortgeschützten Downloadlink. Auf Wunsch kann auch ein USB-Stick zugestellt werden.

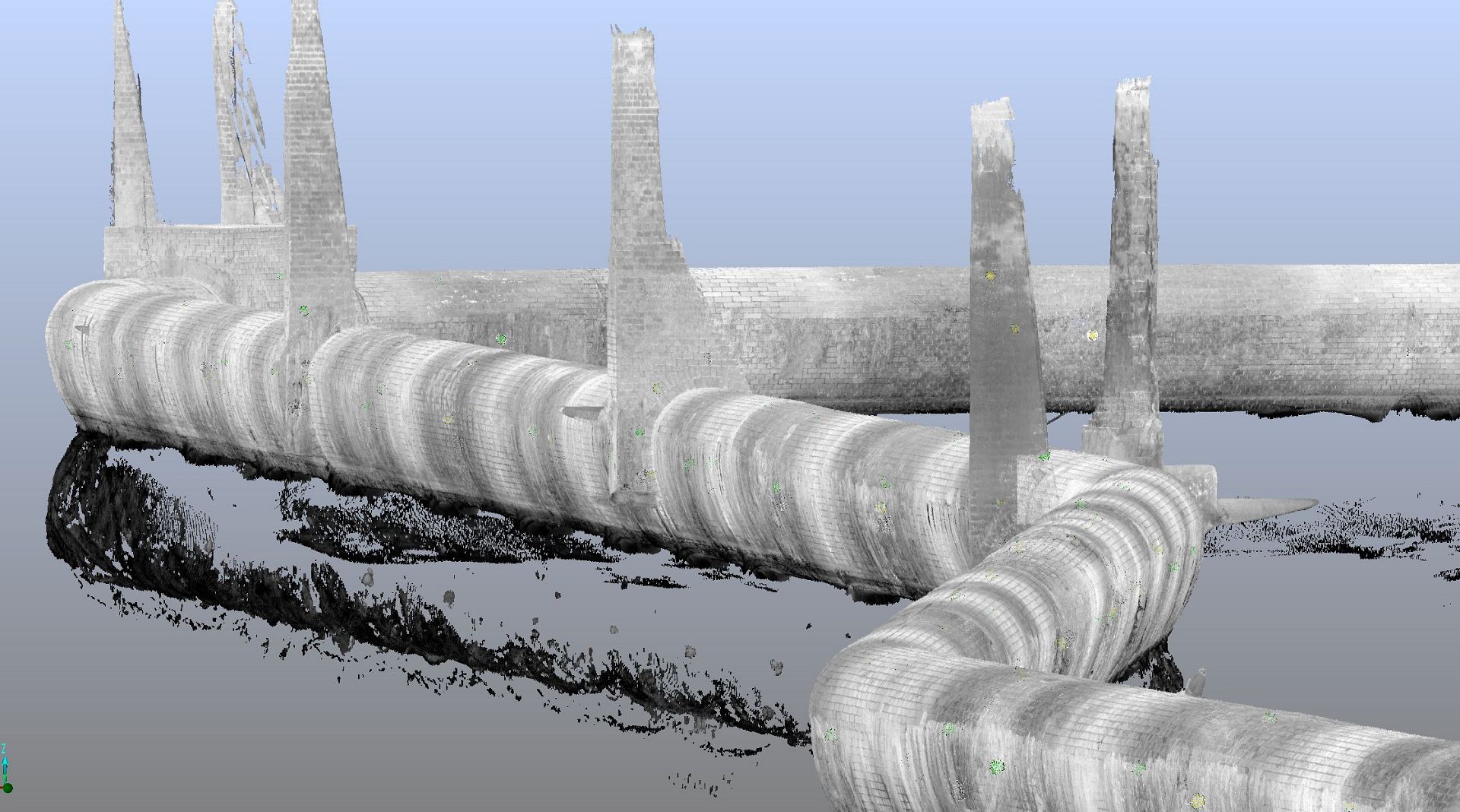

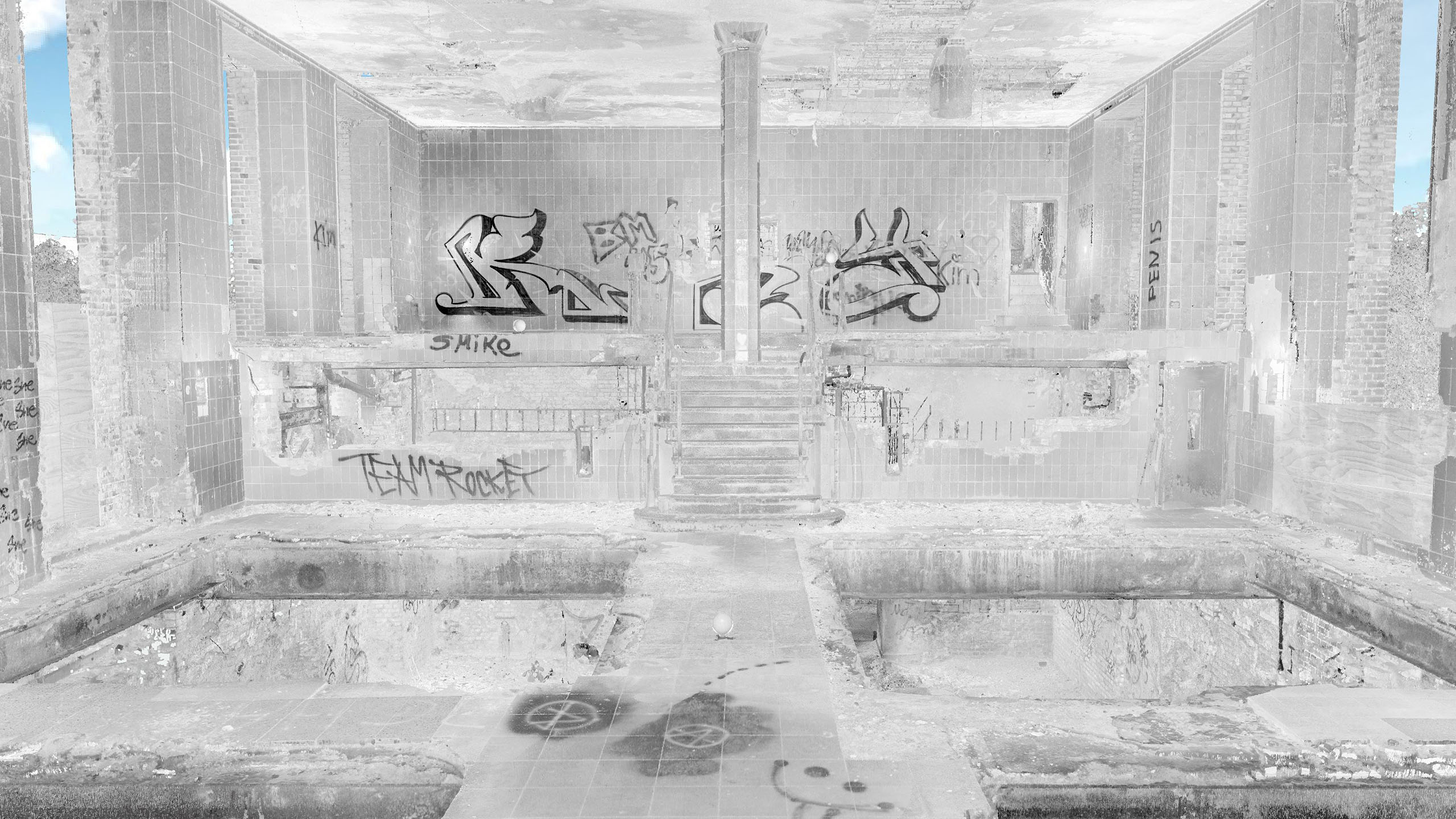

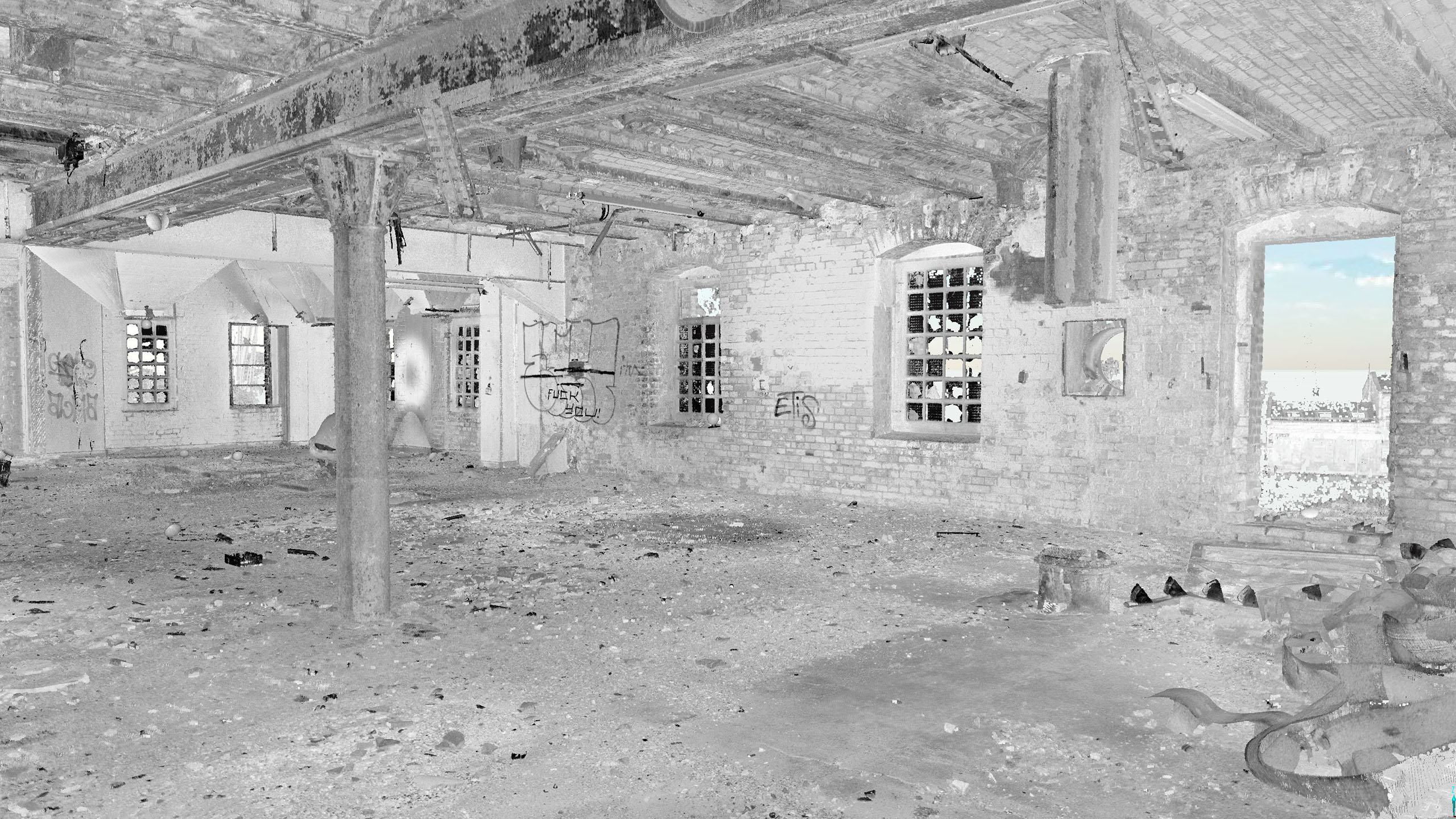

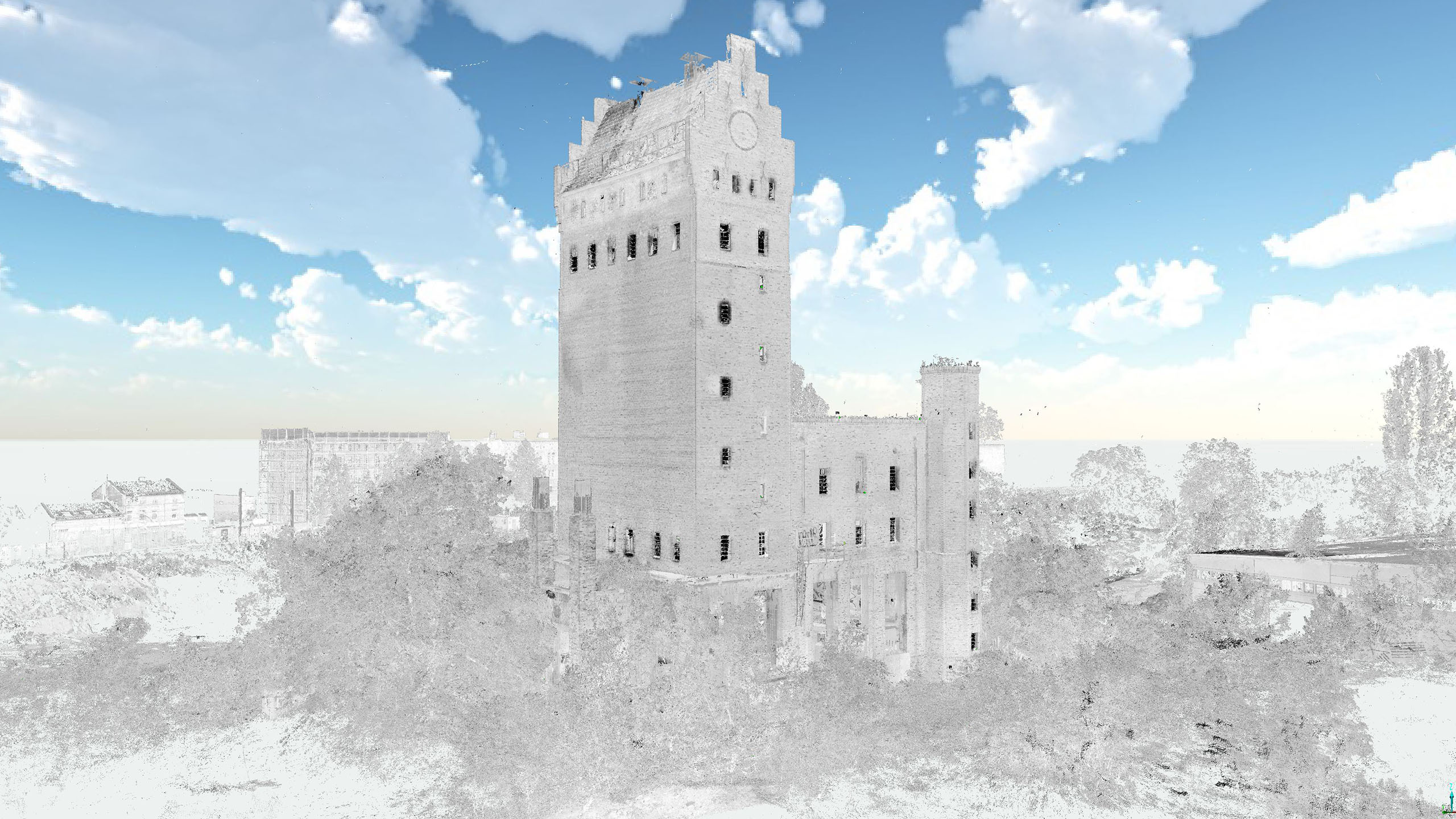

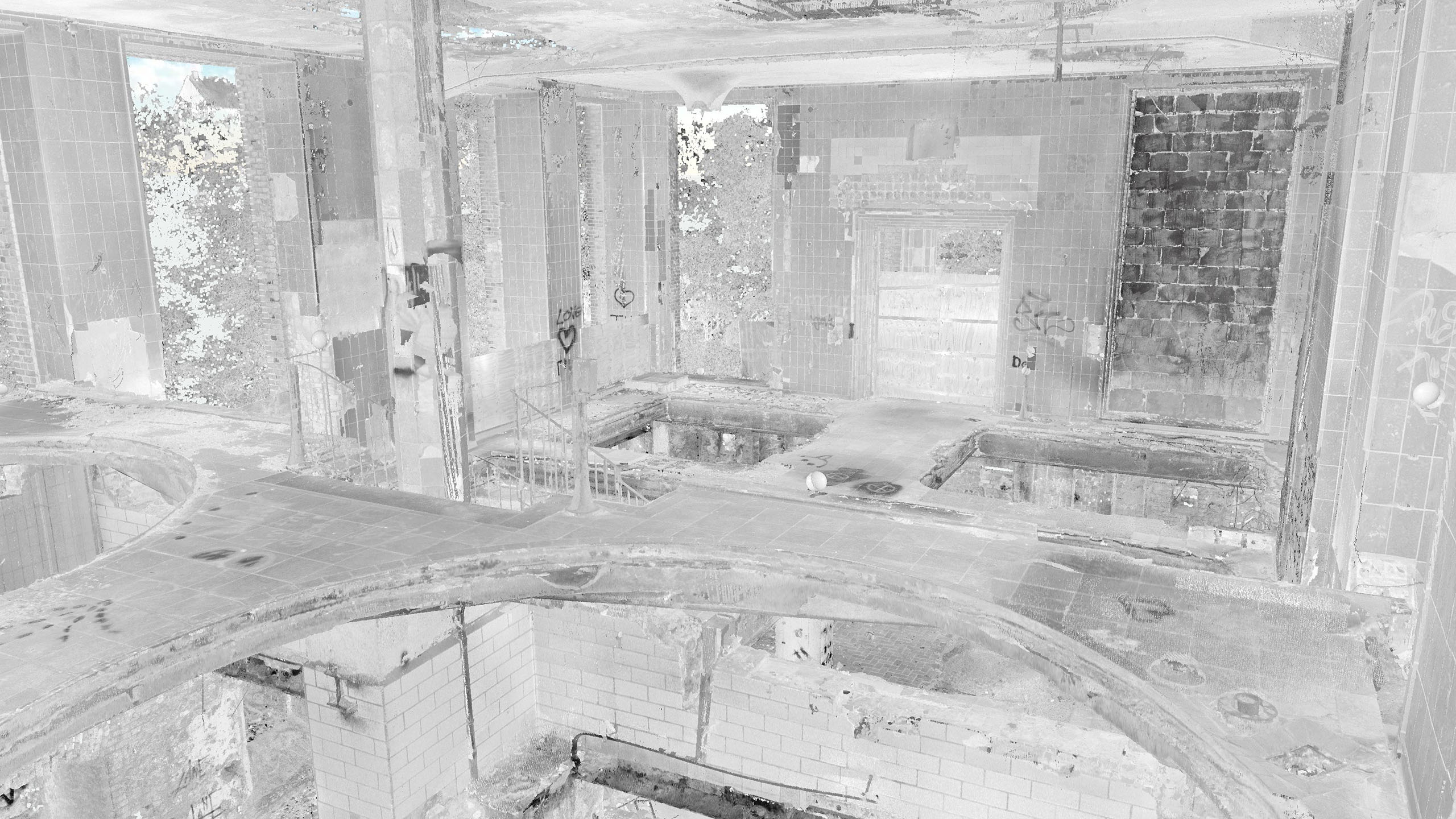

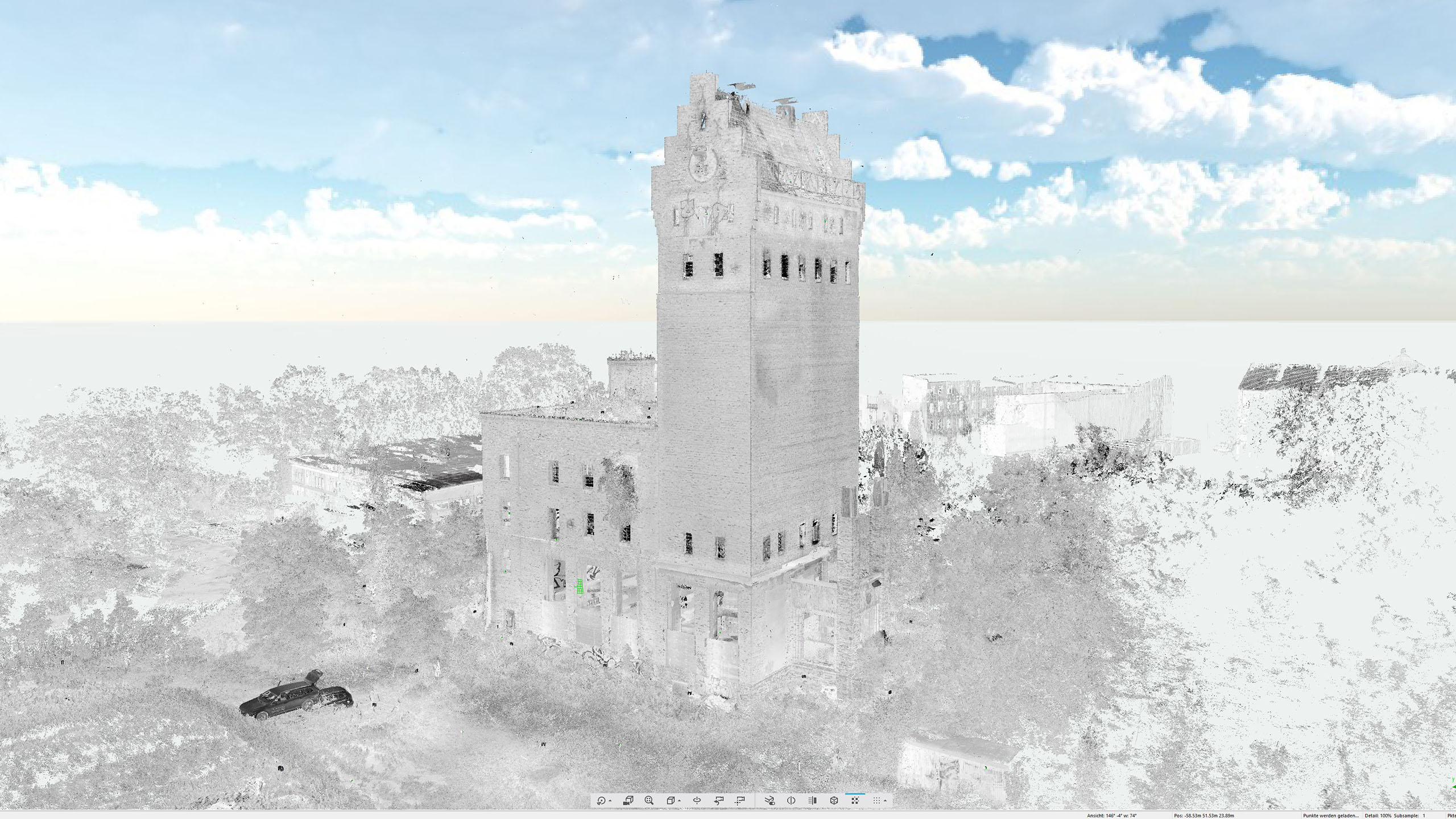

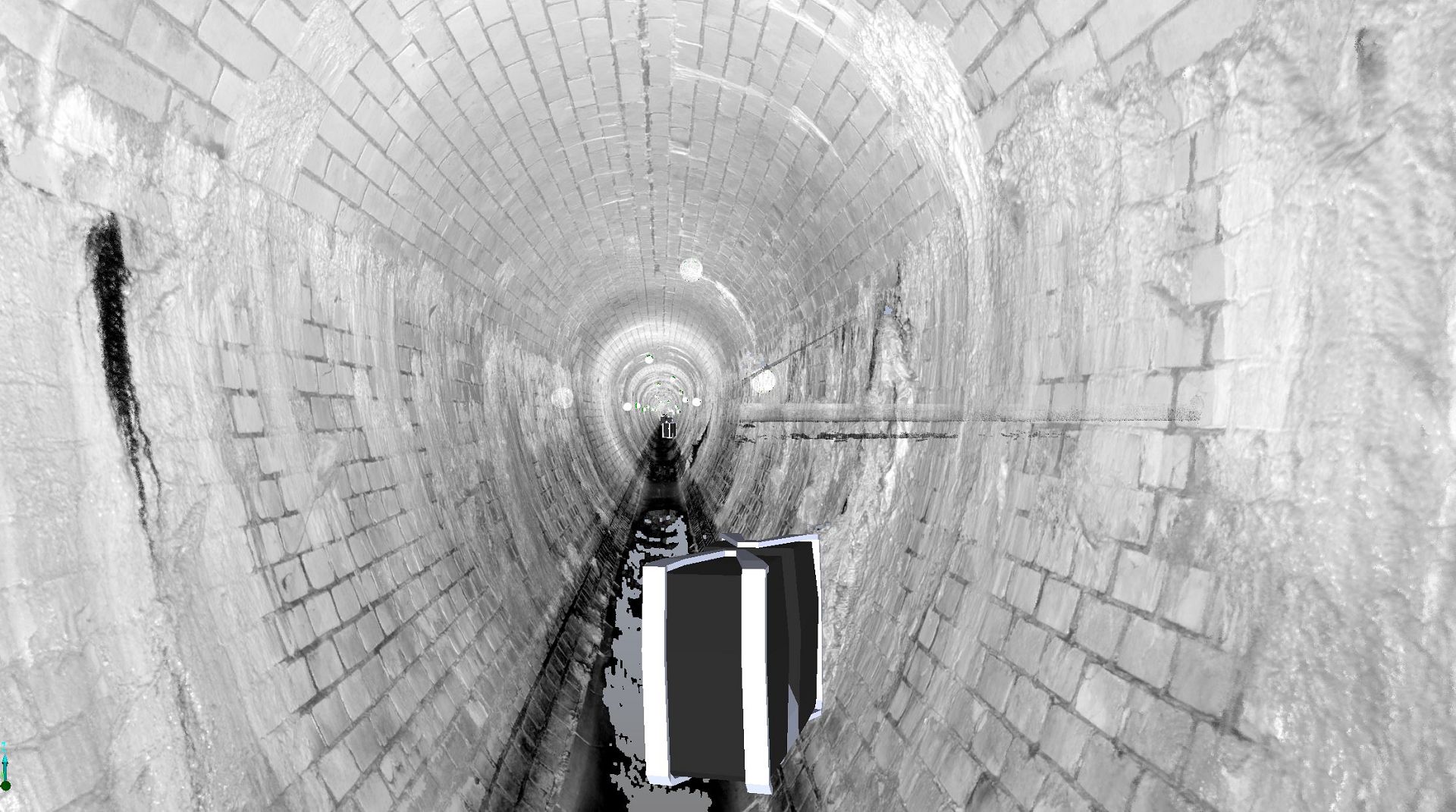

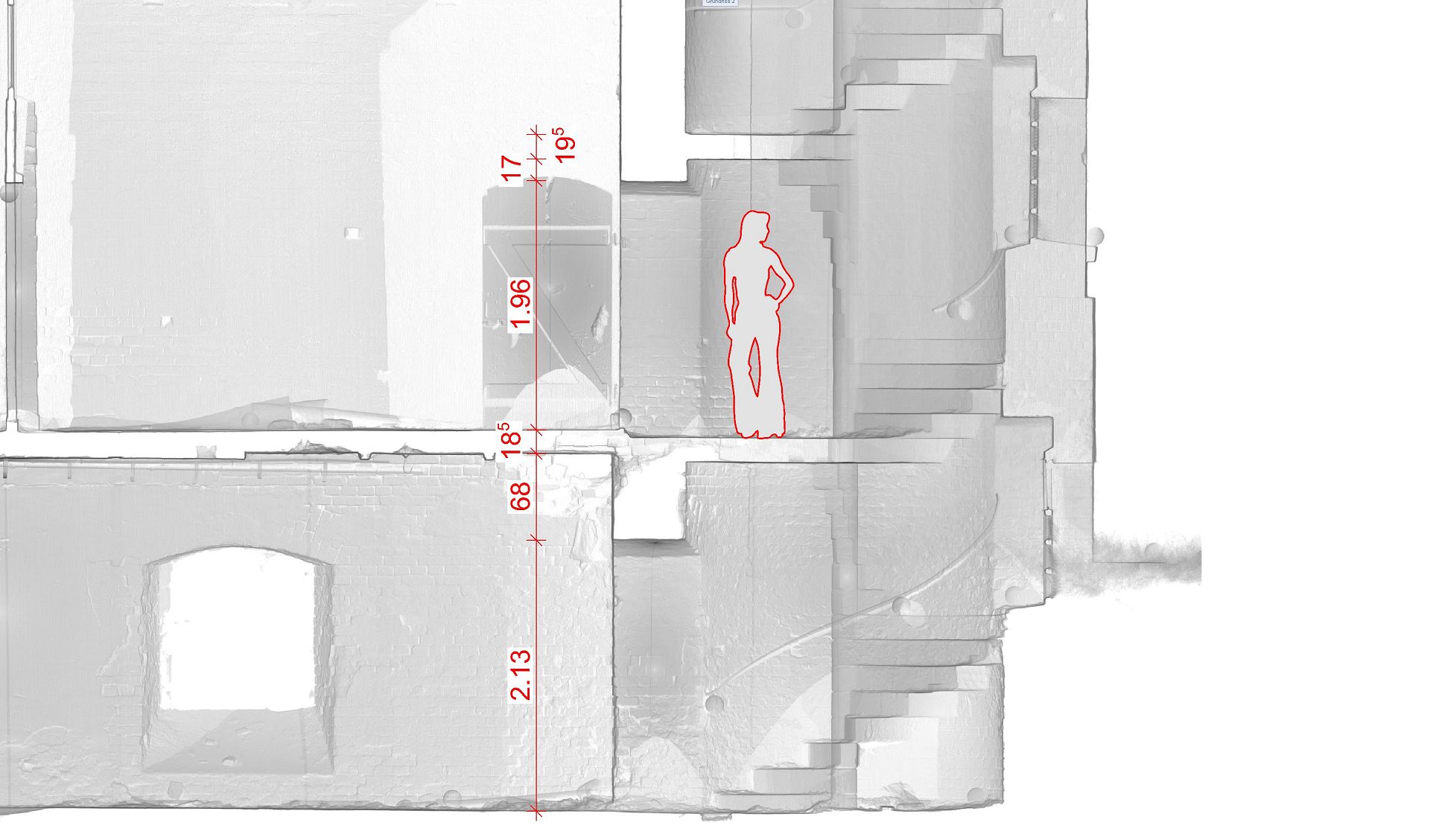

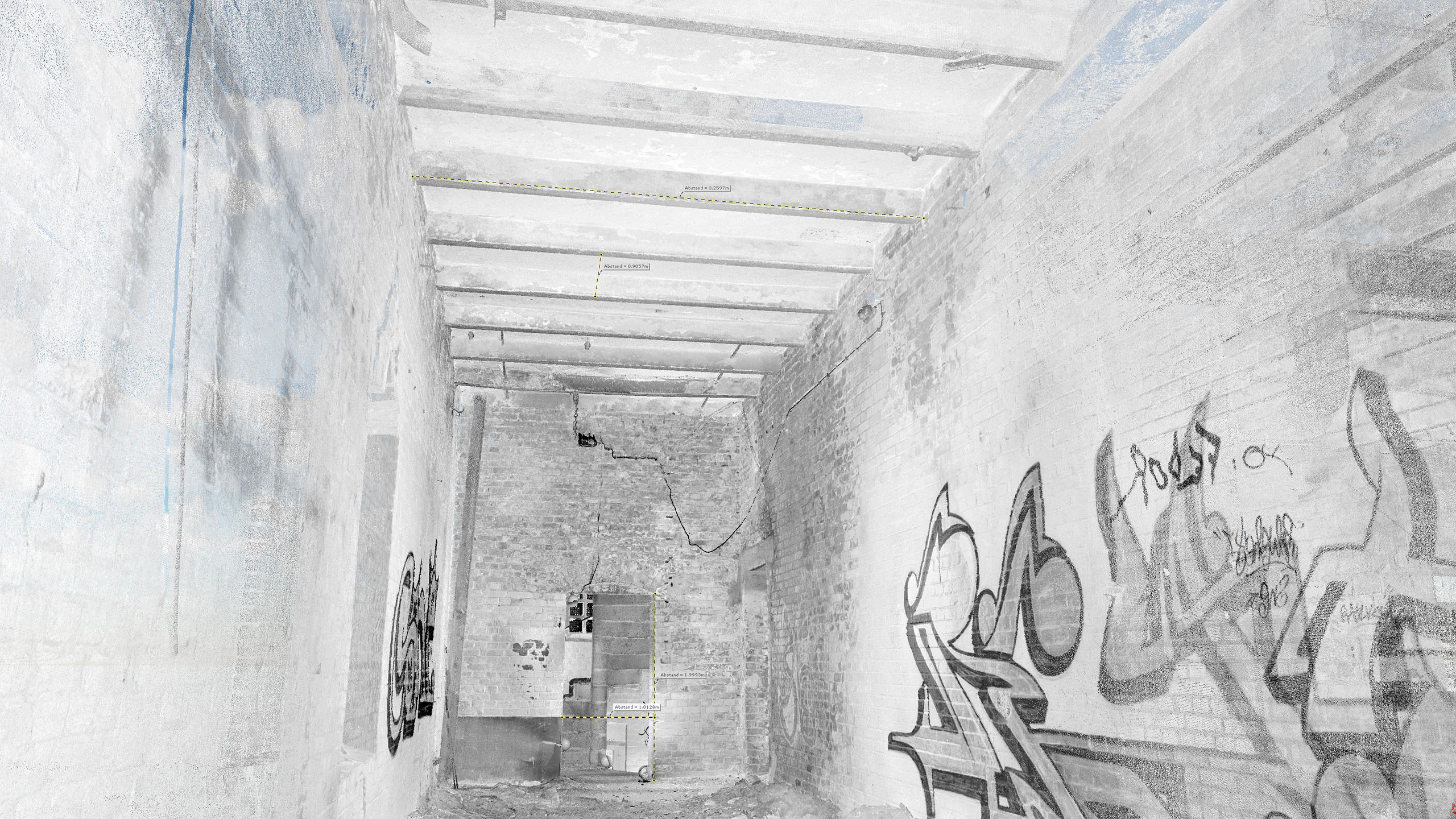

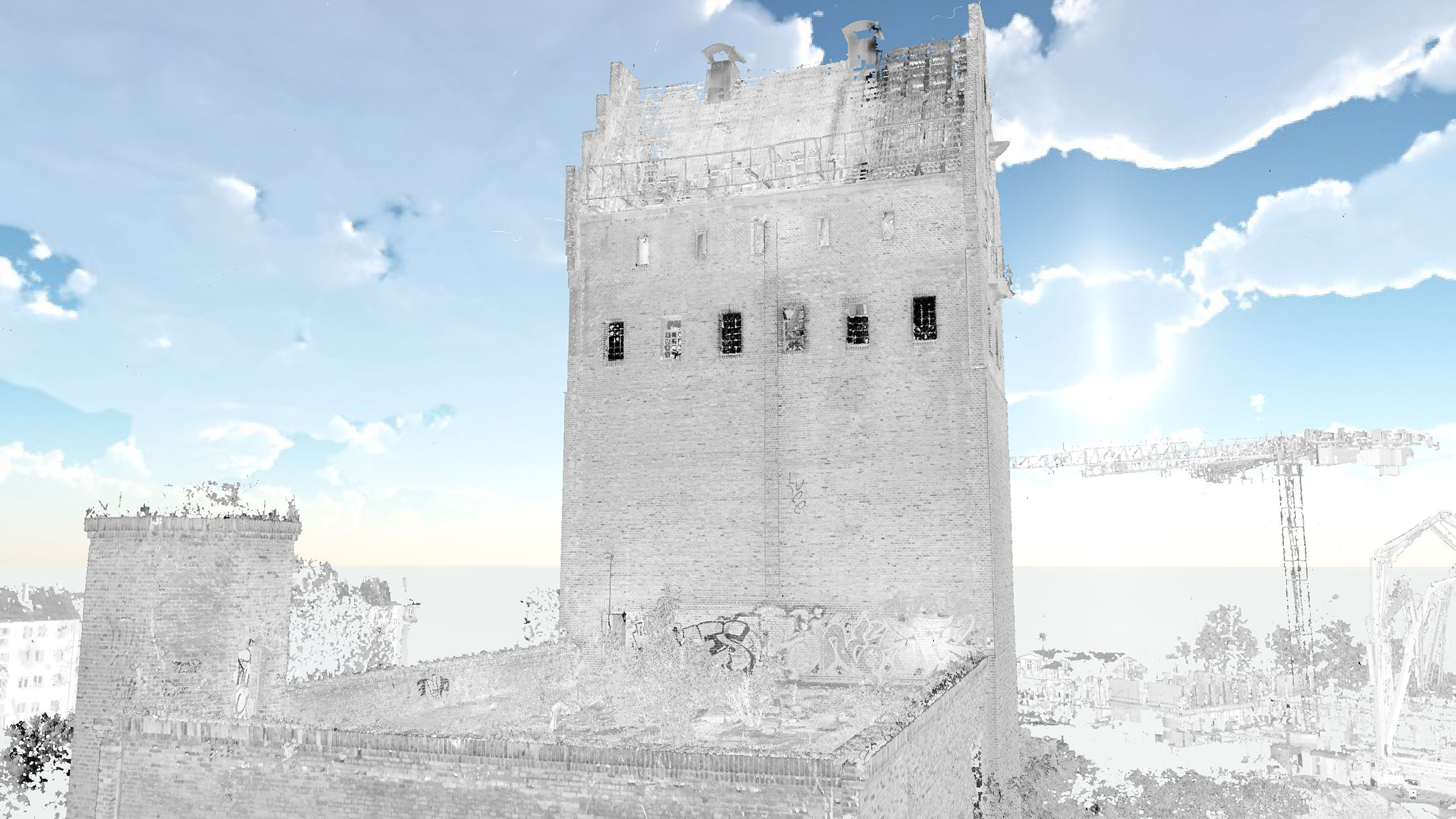

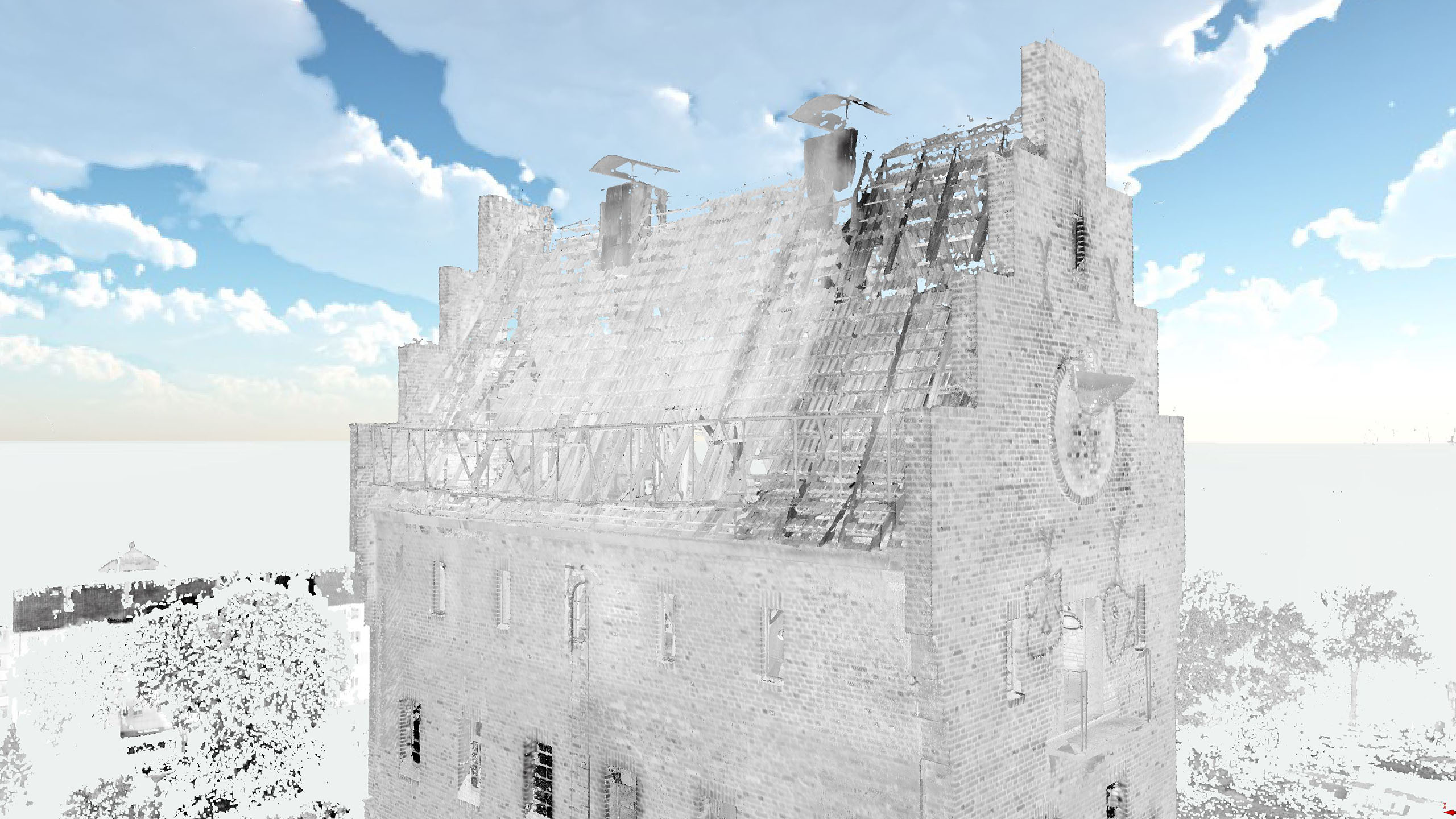

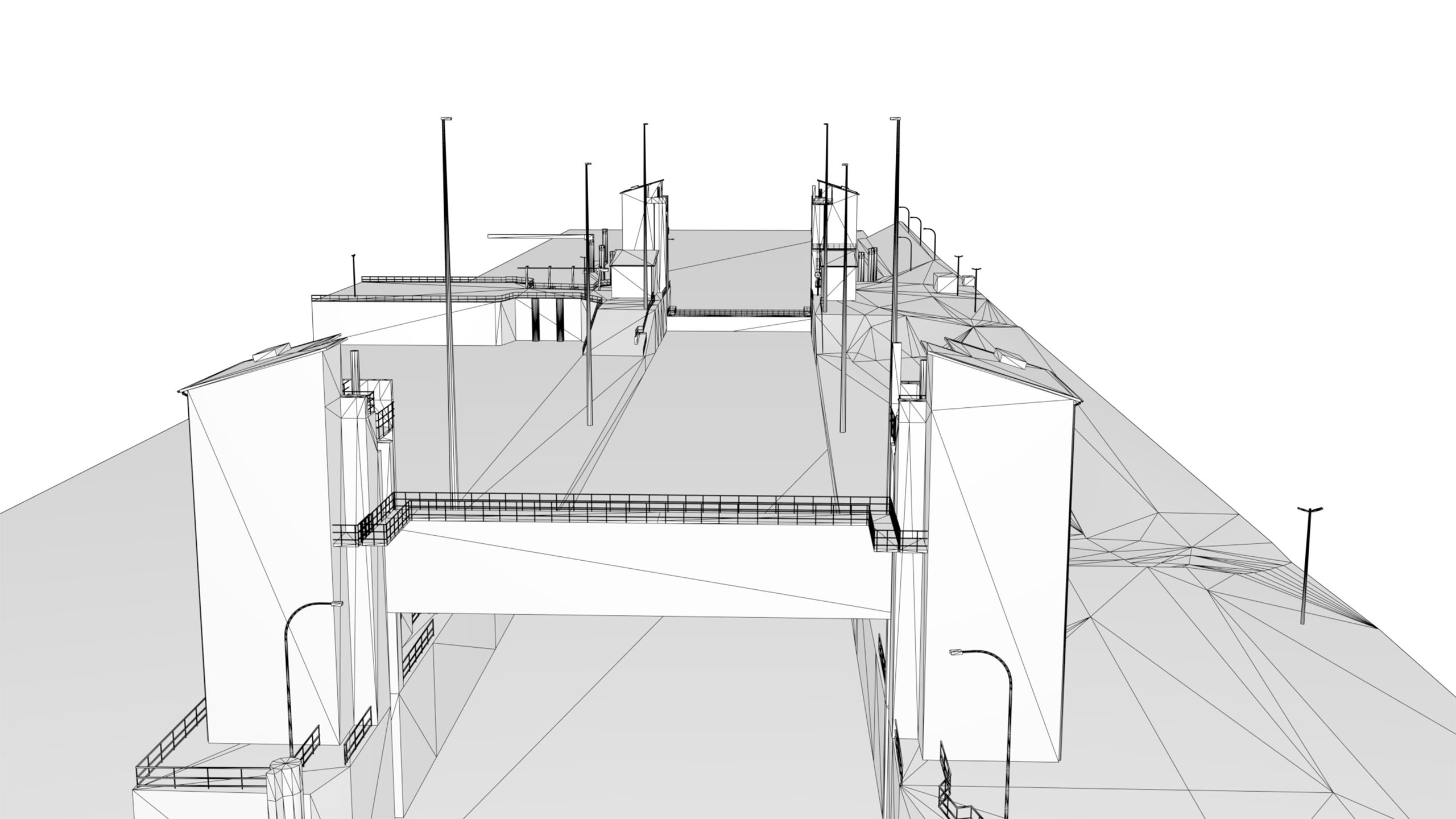

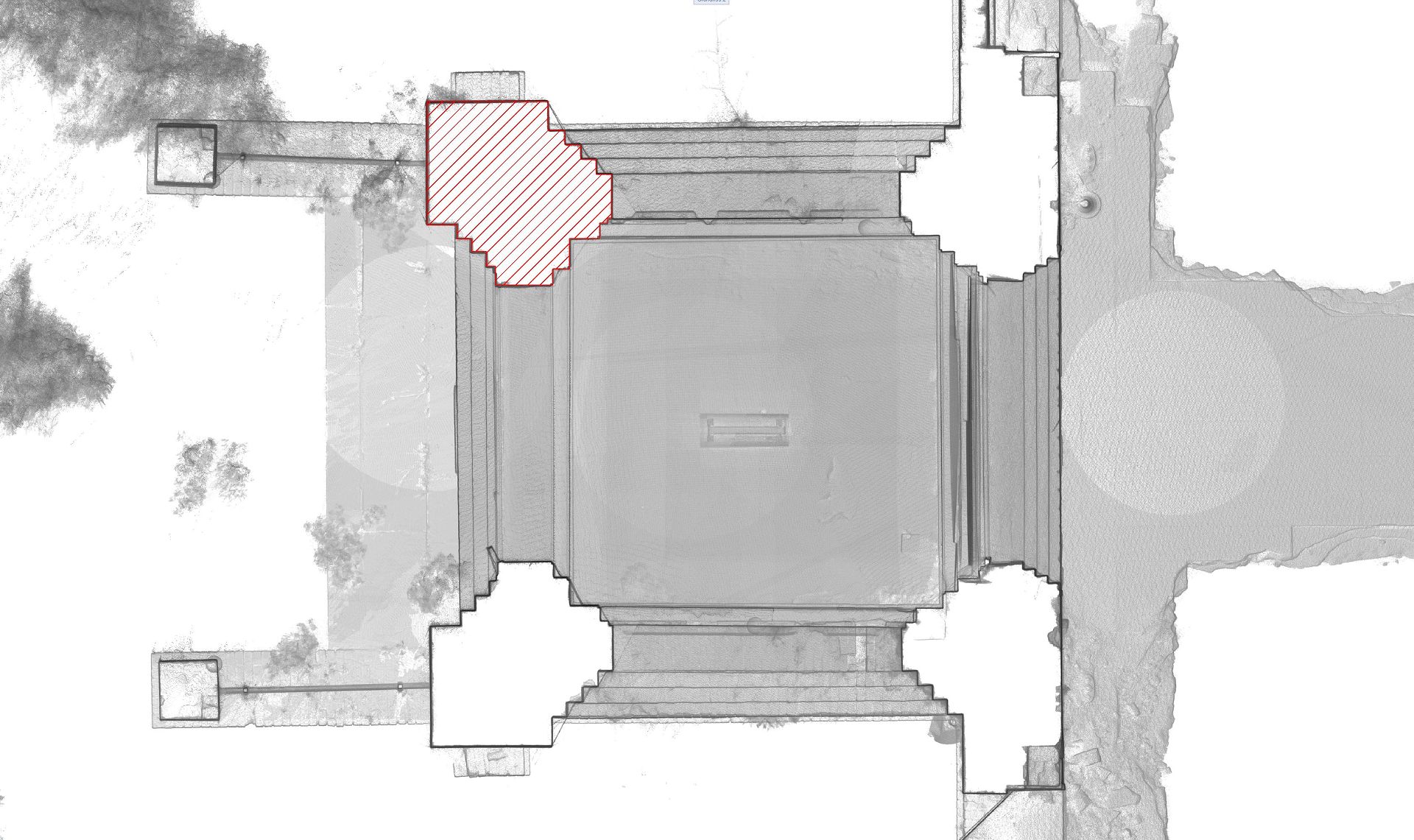

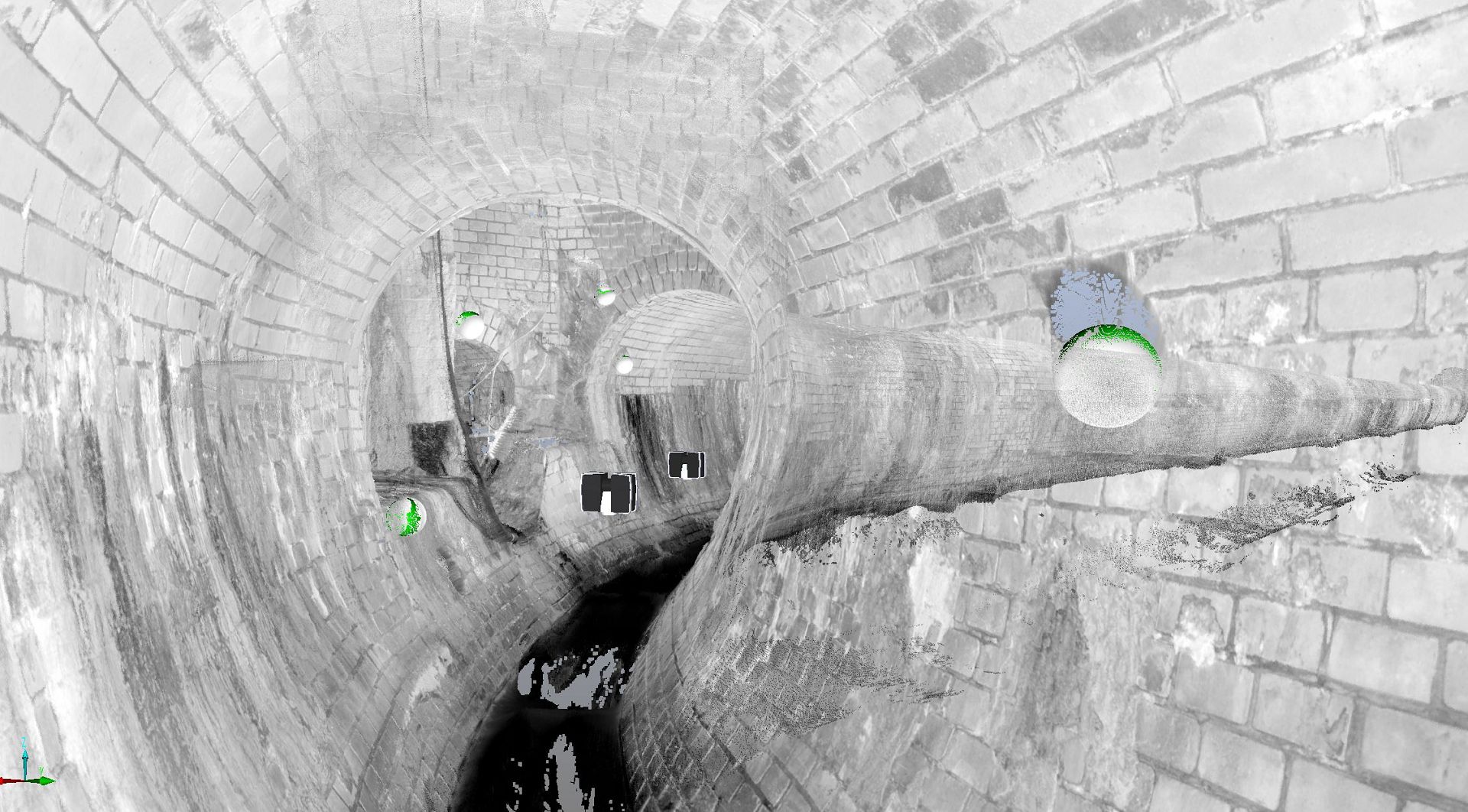

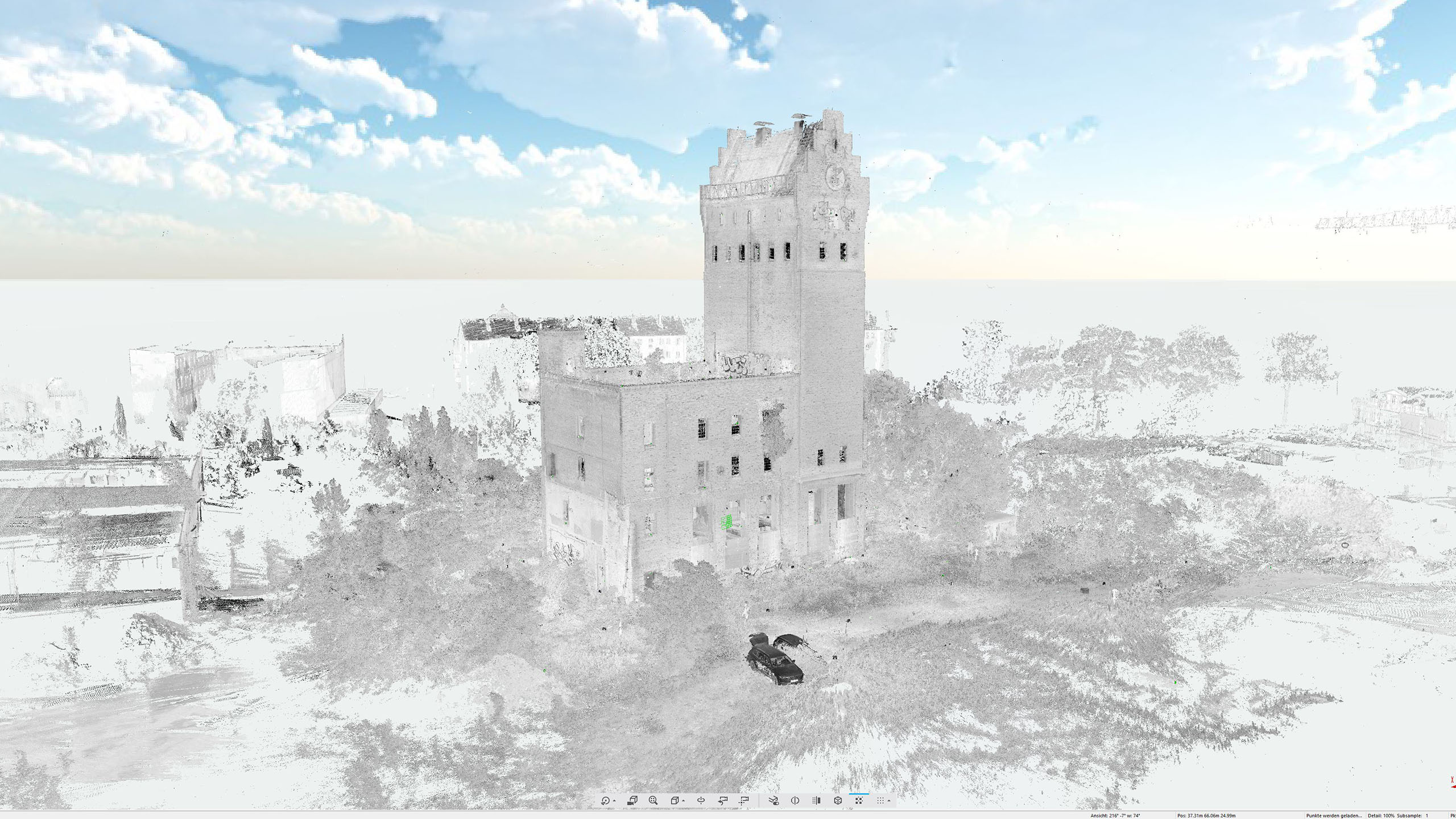

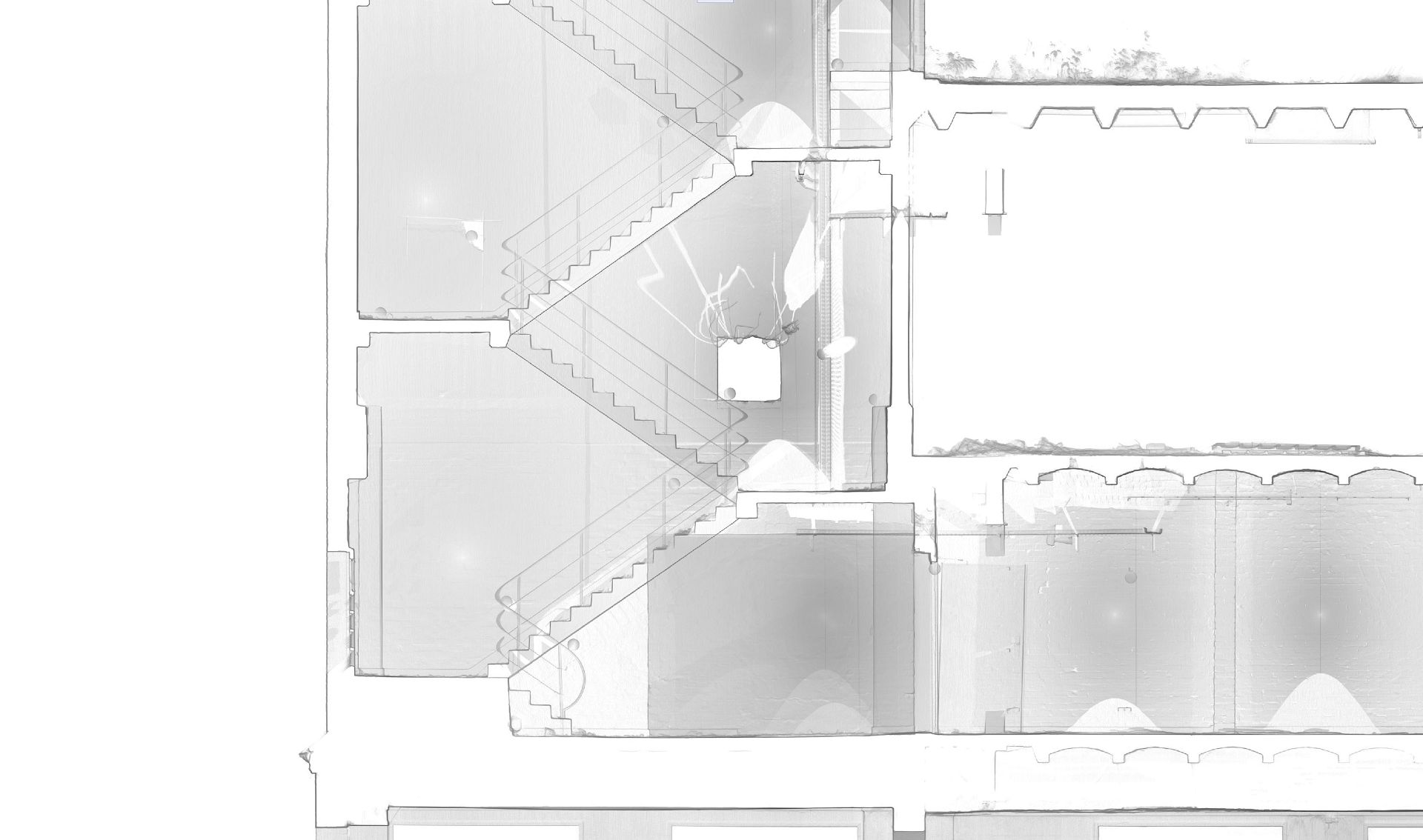

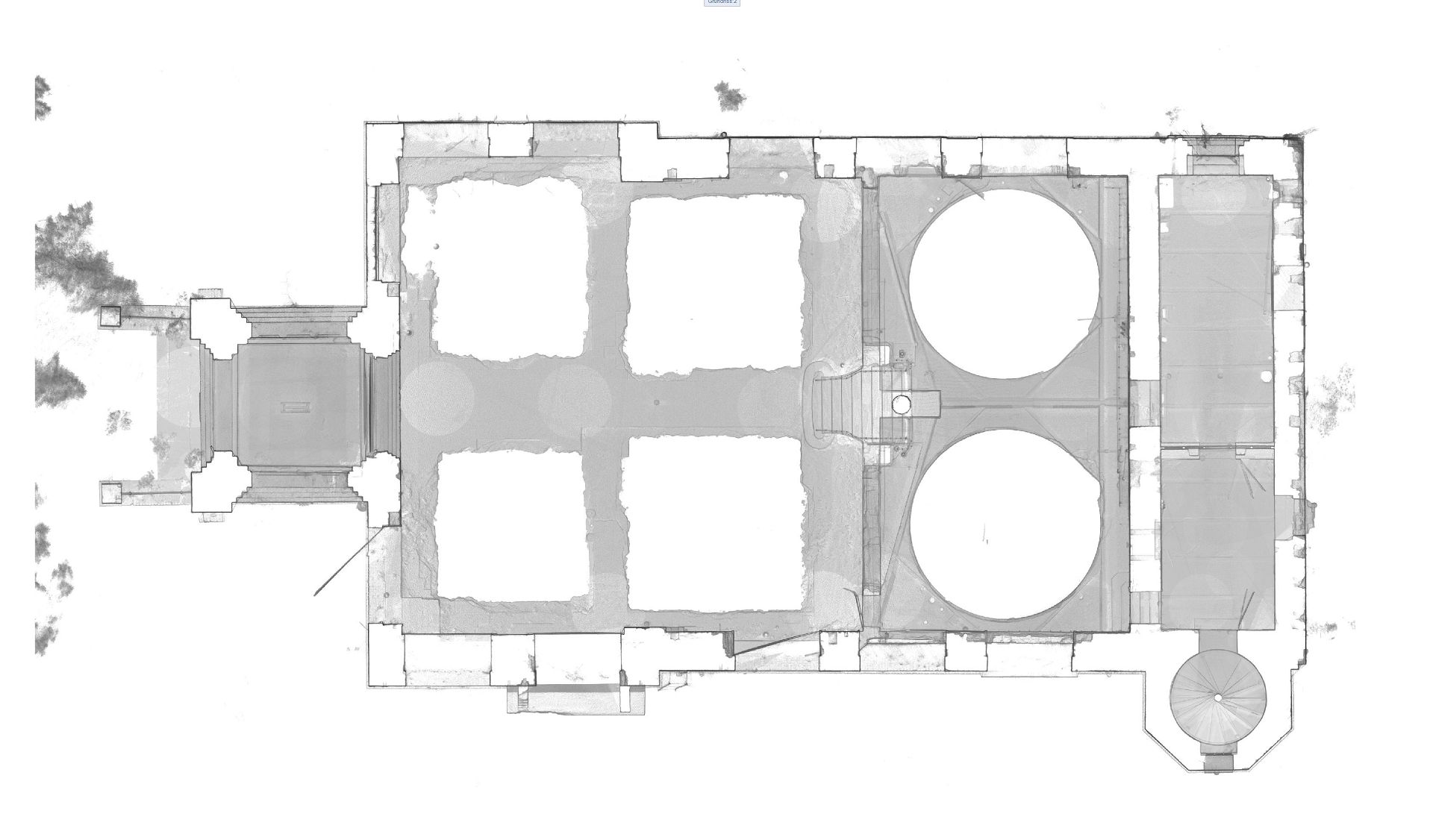

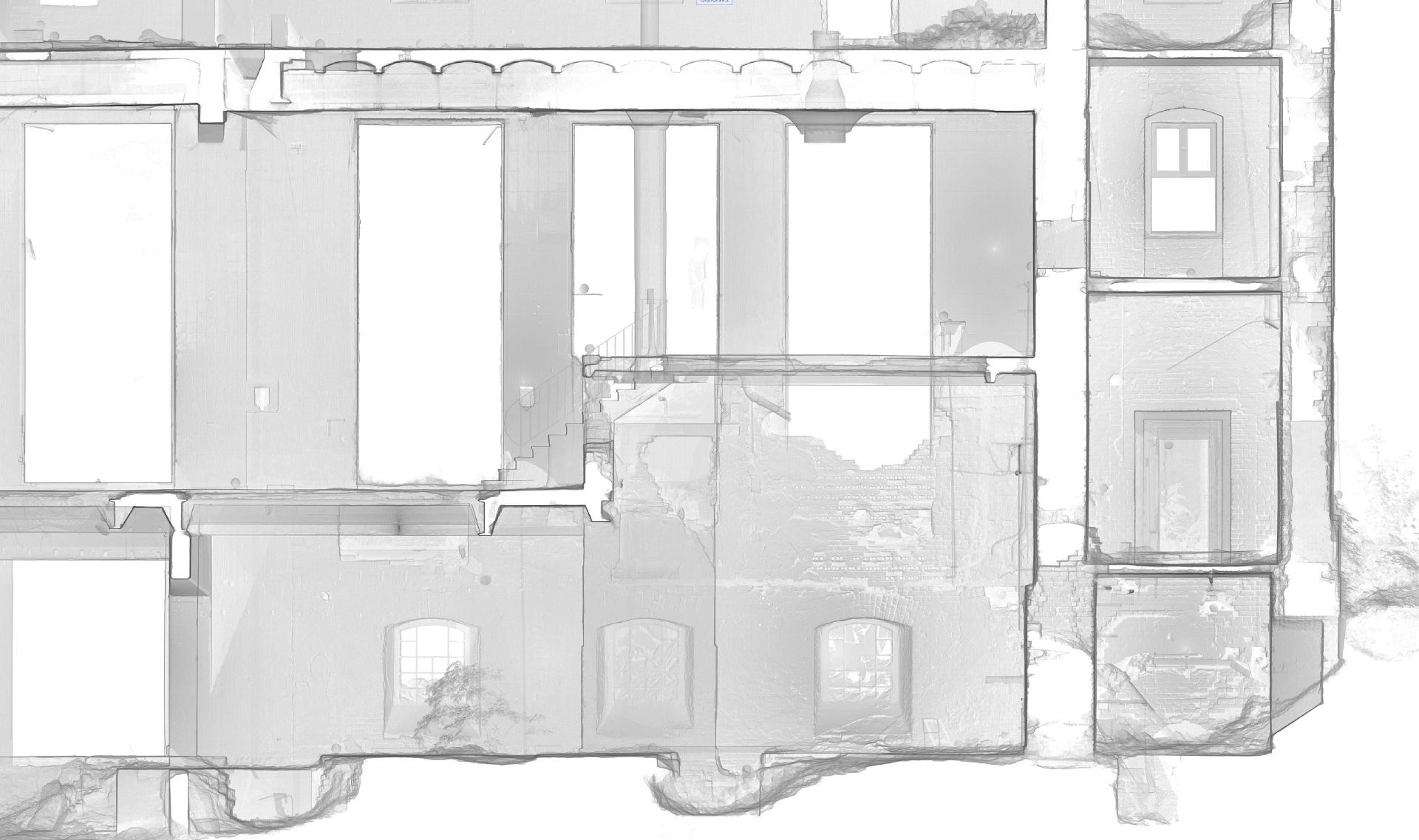

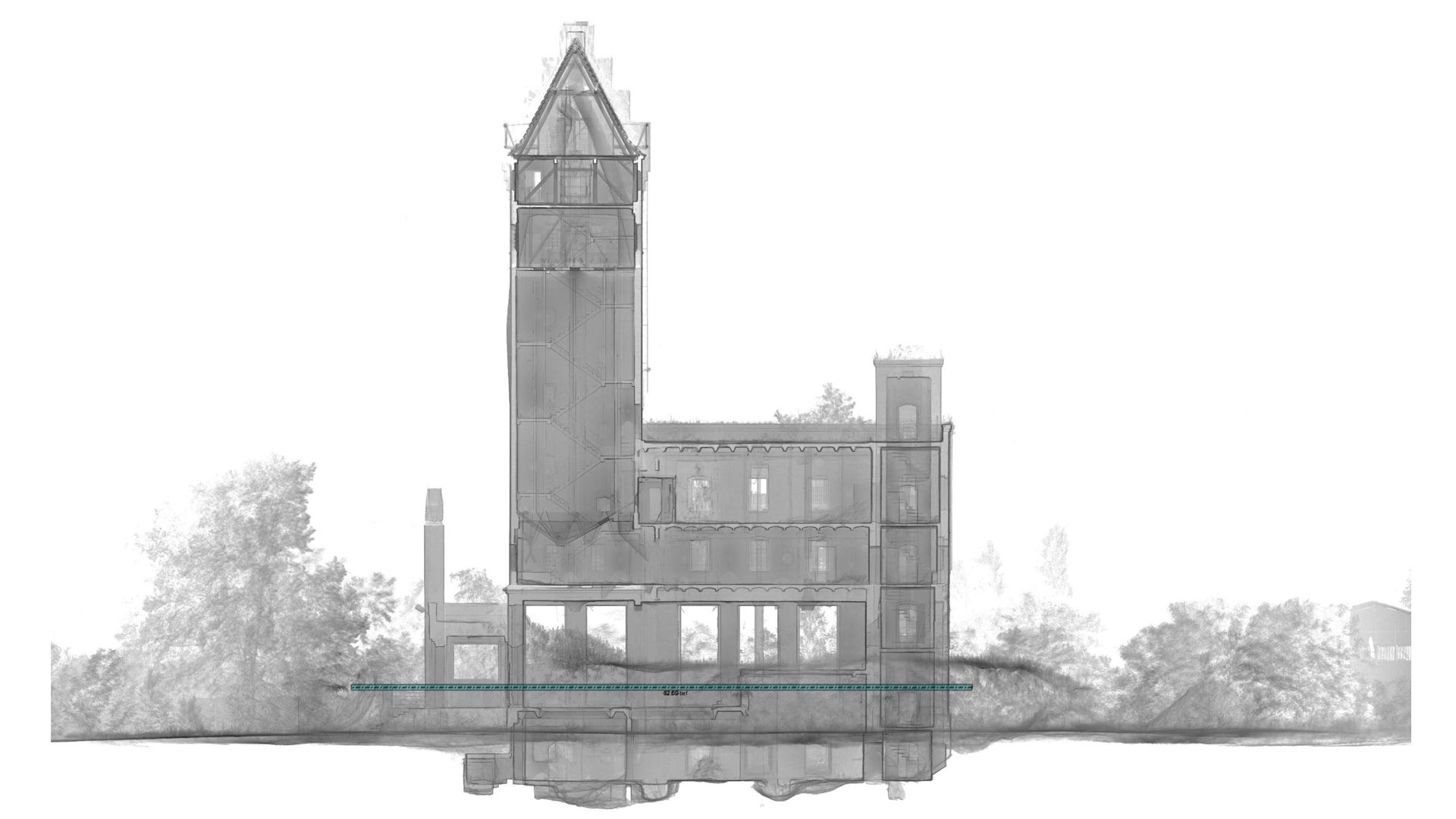

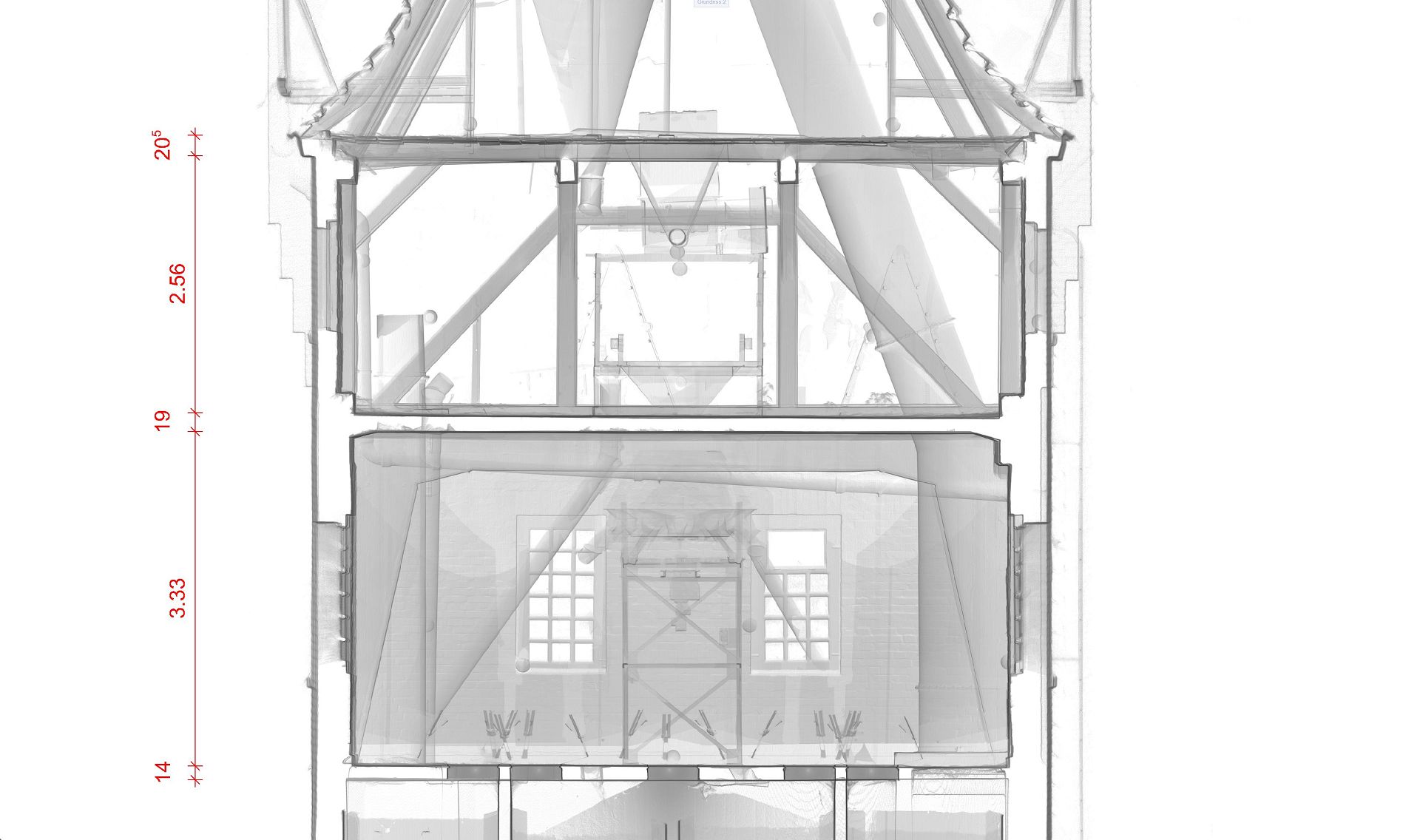

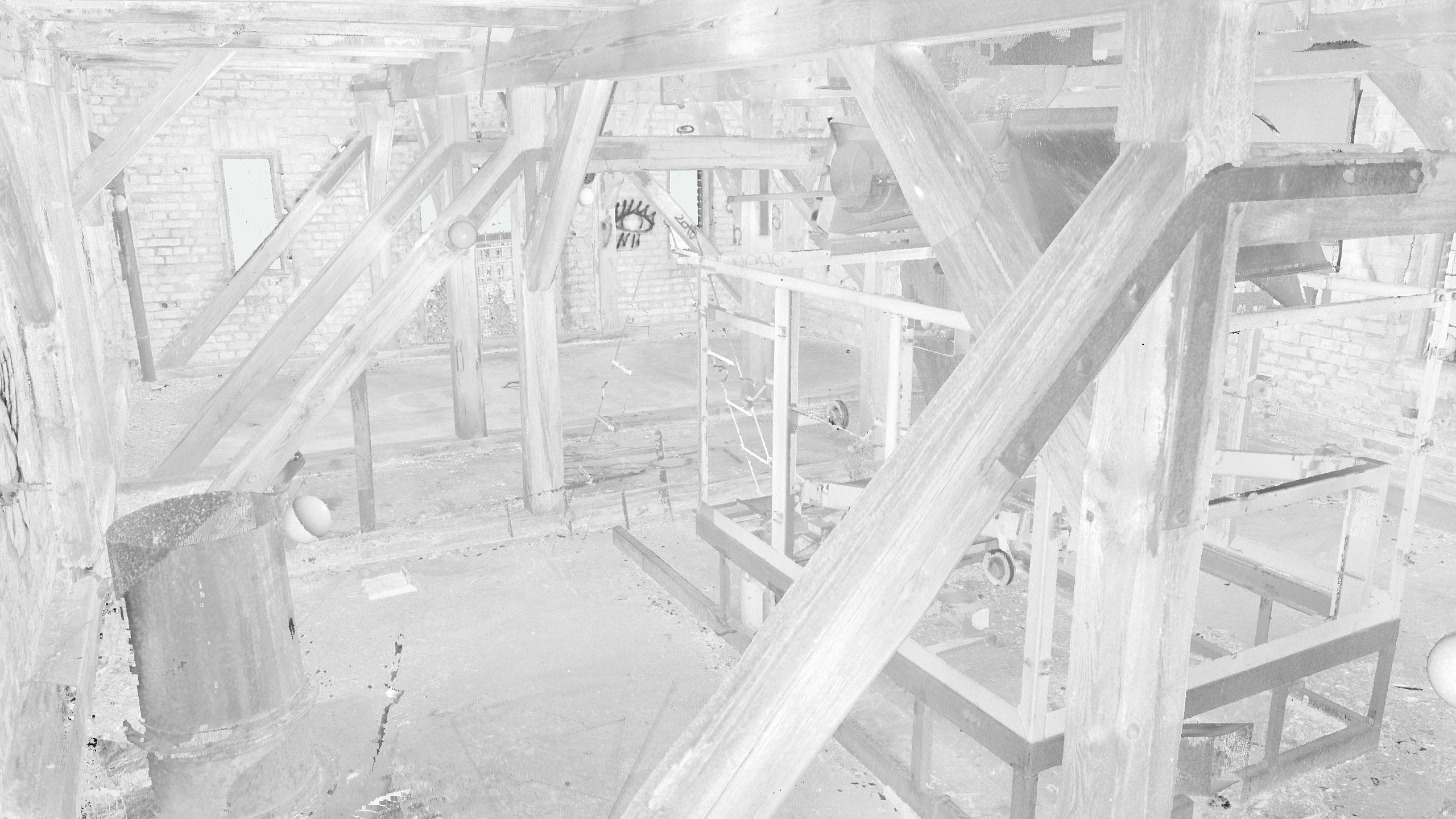

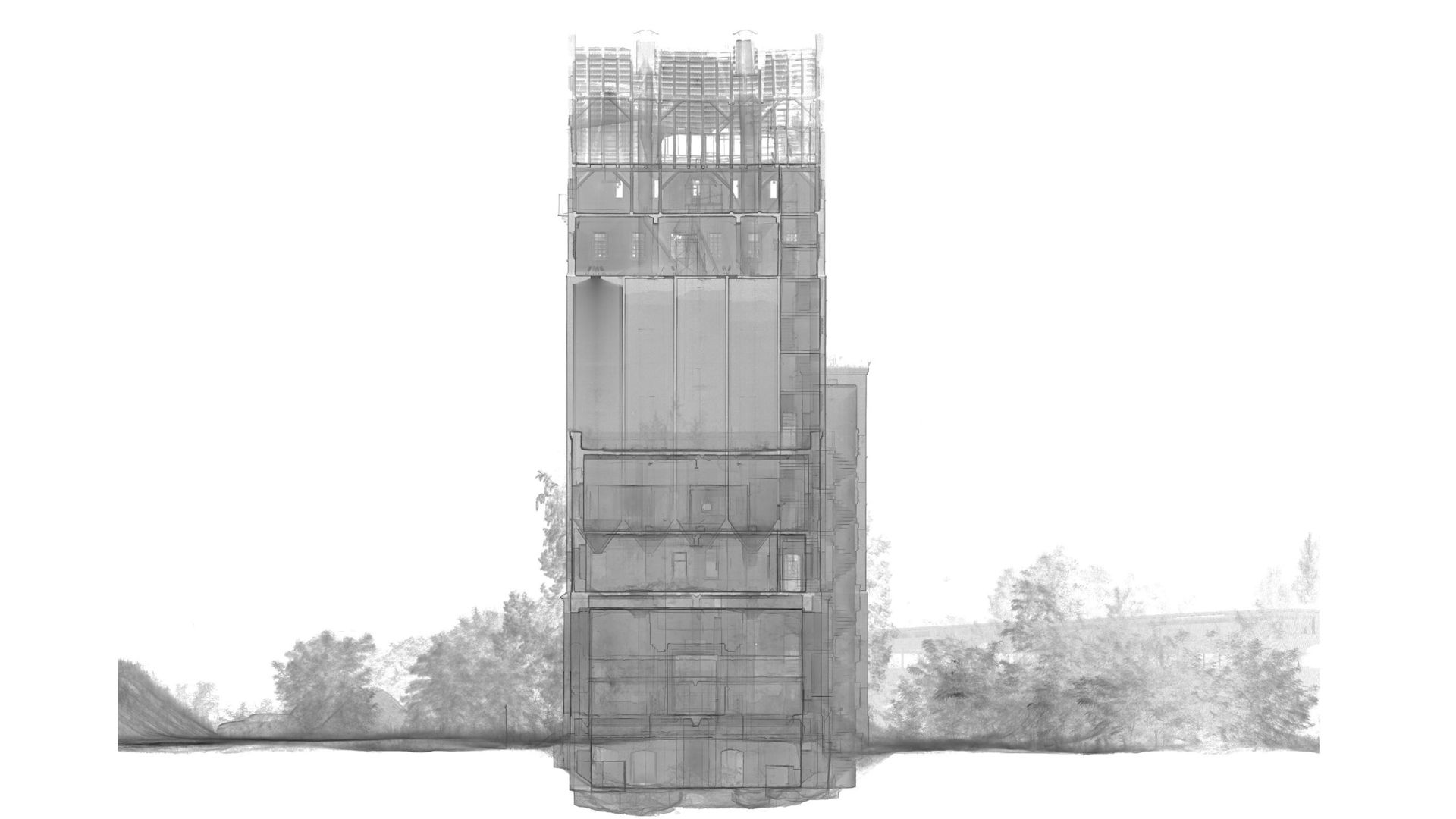

3D-Laserscanning bezeichnet einfach ausgedrückt das zeilen- oder rasterartige, digitale erfassen von Oberflächengeometrie durch einen automatisiert gesteuerten Laserstrahl. Pro Sekunde werden vom Laserscanner unzählige Messpunkte ermittelt und im räumlichen Modell als Punktwolke abgebildet. Unter Verwendung der Punktwolke werden dann entweder Einzelmaße bestimmt, oder es erfolgt eine Vermaschung der Punkte zu einer geschlossenen, aus Dreiecken bestehenden Oberfläche (3D Modell).

Wir arbeiten mit terrestrischen und handgeführten Laserscannern.
